（HO）天賞堂クモヤ145のDCCサウンド化 (2) デコーダ・前面ライトまわり編

 本記事は以下記事からの続きとなります。

DCCサウンド化の方針

前回のクモハ12と同じ考え方ですが、クモヤ145のDCCサウンド化の方針は次の通り。

• オープンサウンドデータ第四弾「MT54・国鉄近郊型サウンドデータ」を導入する
• DCCデコーダは、オープンサウンドデータが対応するESU社のLokSound 5 を搭載する。（今回はLokSound 5 micro DCC Next18版を使用）
• ヘッドライト／テールライトは、適当なユニバーサル基盤を使って実装する
• 室内灯だけでなく、LokSound 5 micro のAUX数で実現できそうな以下のLEDをつなげてみる。
  AUX1：室内灯
  AUX2：運転室灯（キャブライト）
  AUX3：前方方向幕灯
  AUX4：側面表示灯
  AUX5：未使用
• 上記AUXによるLED点灯を実現するため、デコーダ受け＆配線出し基盤として、あやのさん頒布の「Next18 Adapter Board TR 部品面タイプ（車両側）」を使用する。

LokSound 5 各シリーズの仕様

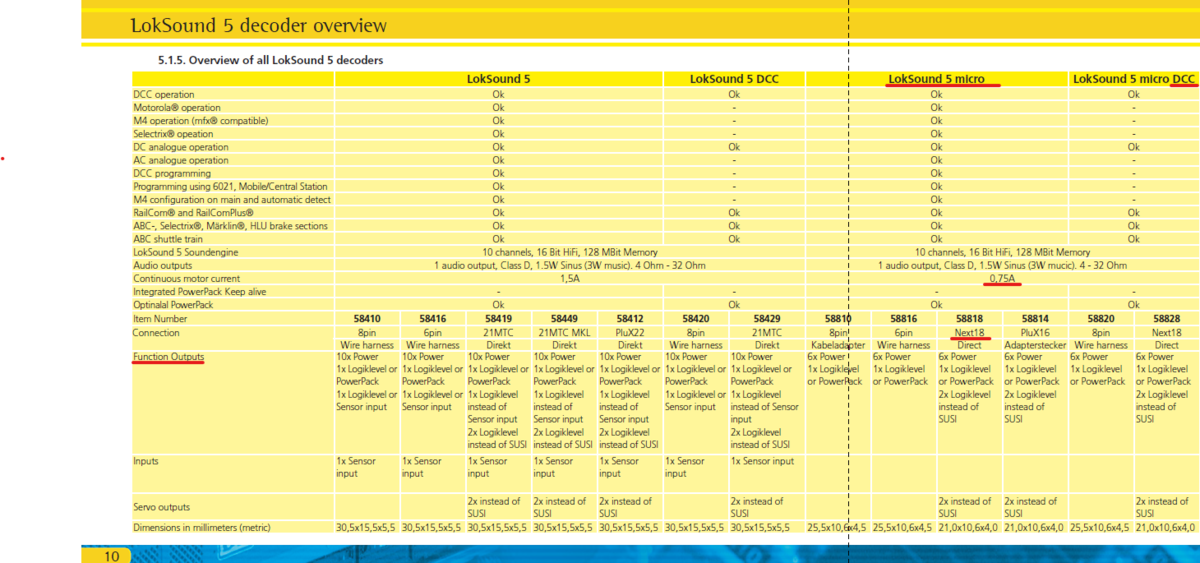

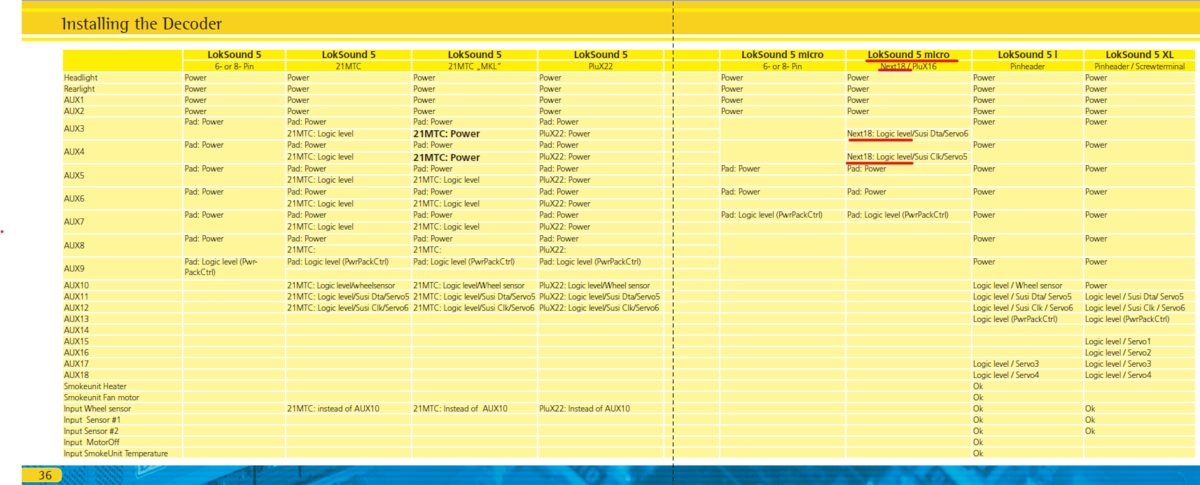

ちょっと話がずれますが、LokSound 5 と言っても、各シリーズの仕様はけっこう異なります。今回私が利用する「LokSound 5 micro」は下表の仕様となっています。
※本情報が記載されたマニュアルはESUサイトにて入手可能

私はLokSound 5 micro を先行して購入しましたが、本来であれば、自分が実装したいLED制御数や必要アンペア、ファンクション内容（サーボ制御とか）を意識して選択するのが望ましいです。

とはいえ、DesktopStationさんを中心としたパーツ類の豊富さや、車両側の搭載スペースを考慮すると、Next18版の micro が最も汎用性が高いと思います。

今回の私のようにAUX1～4をLED出力として利用したい場合、下表の通りmicroのNext18版においては AUX1～2はPower出力でLED点灯できるが、AUX3～4は「Logic Level」となっていて、そのままではLED点灯できません。

これを解決してくれるのがあやのさん頒布の「Next18 Adapter Board TR」基盤で、デジタルトランジスタをかますことで AUX3-4 をPower出力化してLED点灯できるようになります。国内メーカ製品に多い両極性ヘッドライト／テールライトに対応させる機能もくっついたバージョンなどもあります。

DCCでの一般的な配線例

アナログ車両をDCC化するにあたっては、一般的な配線例を把握しておきましょう。KATOの以下記事にはよくお世話になってます。

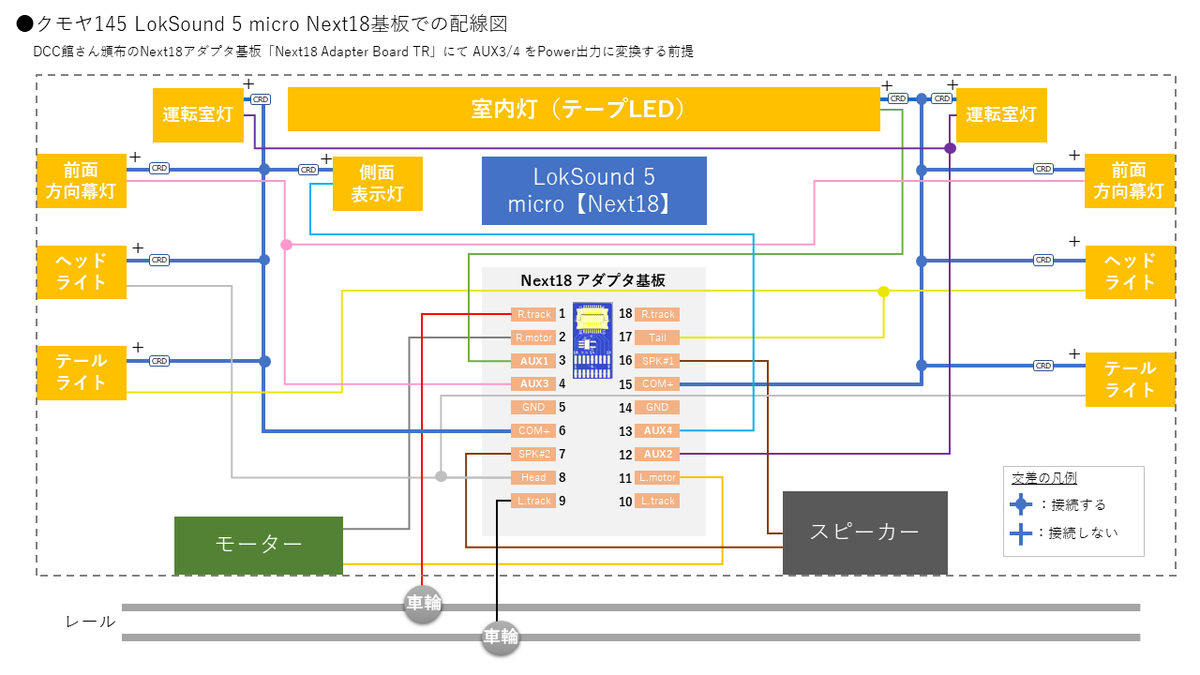

今回のクモヤ145配線図

上述内容を前提に、今回のクモヤ145では下図の配線となっています。

今回利用したパーツは以下の通り。

• LED
  室内灯以外のLEDは、秋月電子で売ってる配線済みLEDチップ。電球色、赤色、白色を含めて複数の色が用意されているので便利。1個40円。


• CRD
  LED用のCRD。抵抗の方がコストが安いのだけど、計算めんどくさい（正確にはよくわかってない）のでCRD使ってます。


• テープLED（室内灯用）
  アマゾンで買った12V用のテープLED。購入したのは数年前だけど5mあるので全然無くならない。「LEDテープ 白ベース 5m 300連SMD 正面発光 12V 電球色
  」が同一商品かな？


• スピーカ
  LokSound5デコーダ付属品は使わず、界隈で評判のPUI Audio社「SPEAKER 8OHM 3W TOP PORT 82DB【ASE06008MR-LW150-R】」を使いました。


• 配線のケーブル
  あやのさんお勧めのケーブル（10色セット）をいつも使ってます。



それではようやくですが、DCC化の工程となります。

パワトラ（モーター台車）のDCC化接続

まずは、モニター商品としてセットで付いてきた動力台車のパワートラックです。



パワトラの標準状態はこんなかんじ。ちっちゃいのにモータ含めてまとまってるのはすごいね。

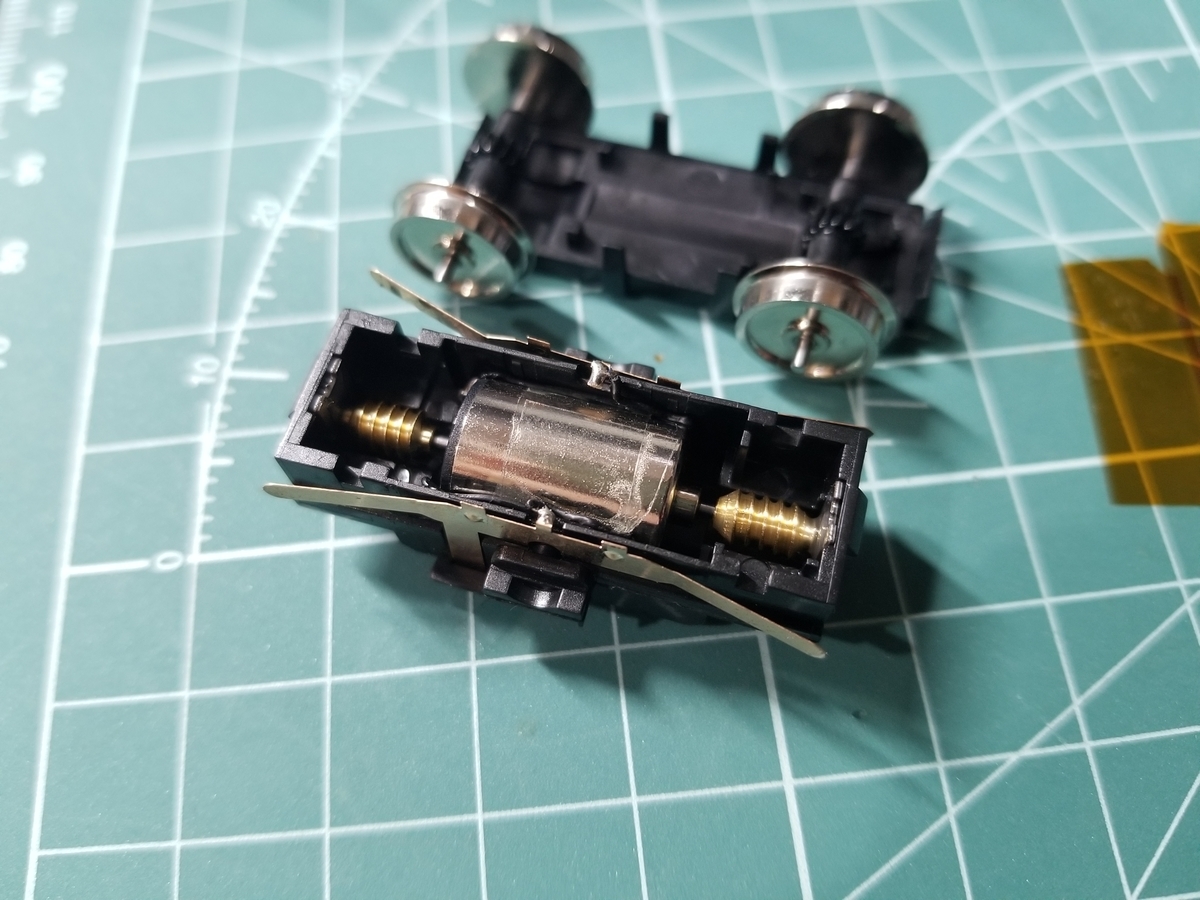

分解。ツメをはじく程度で、台車枠は外れます。

レール ⇒ 車輪 ⇒ 集電シュー ⇒ モーター と給電され、アナログ環境で動作するようになっている構造。

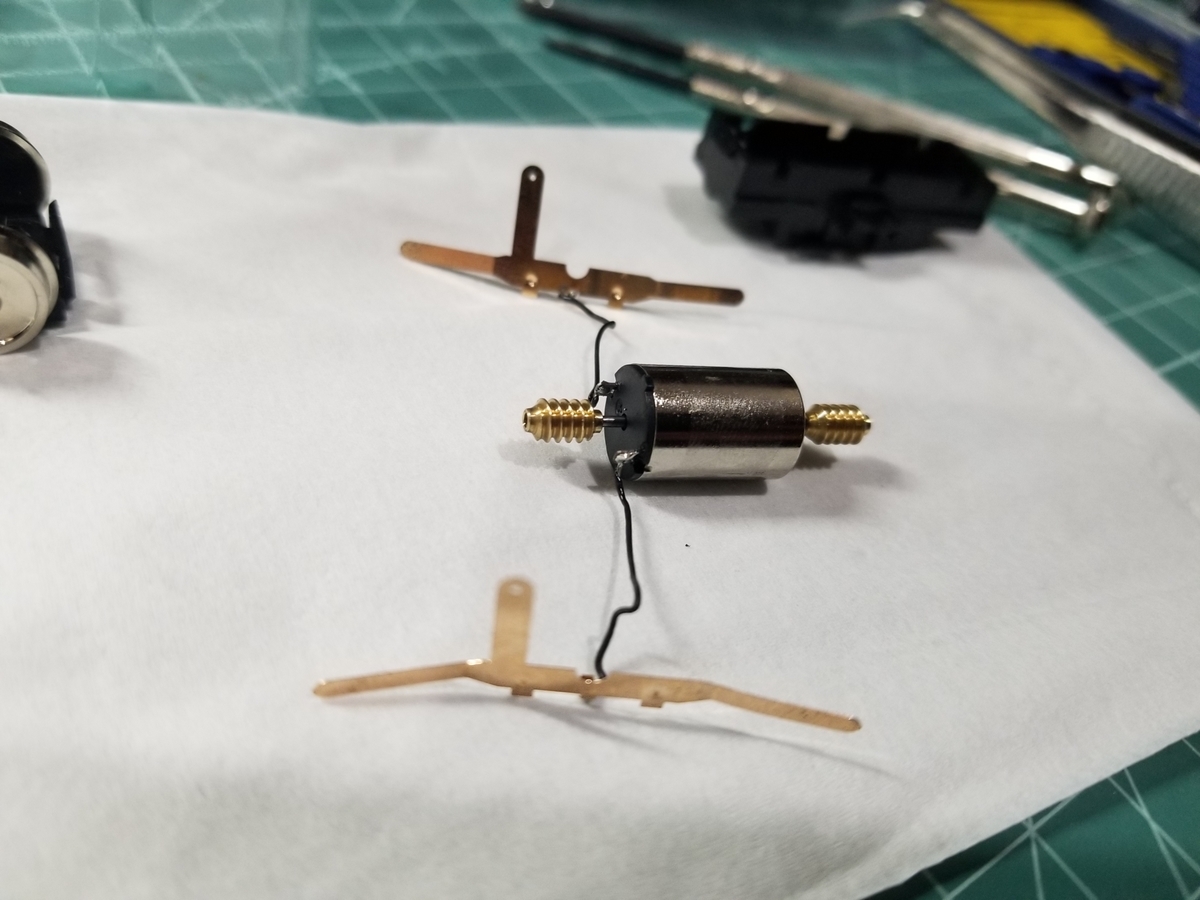

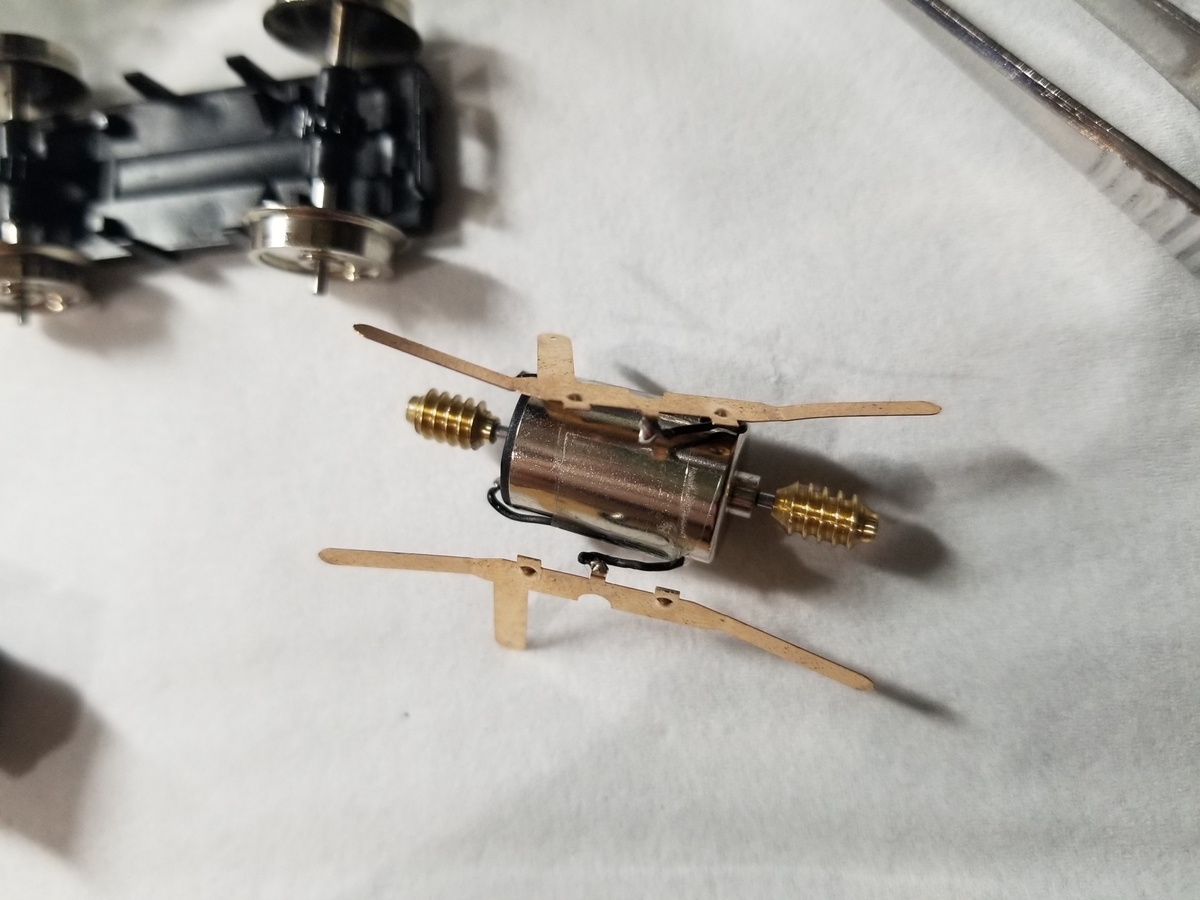

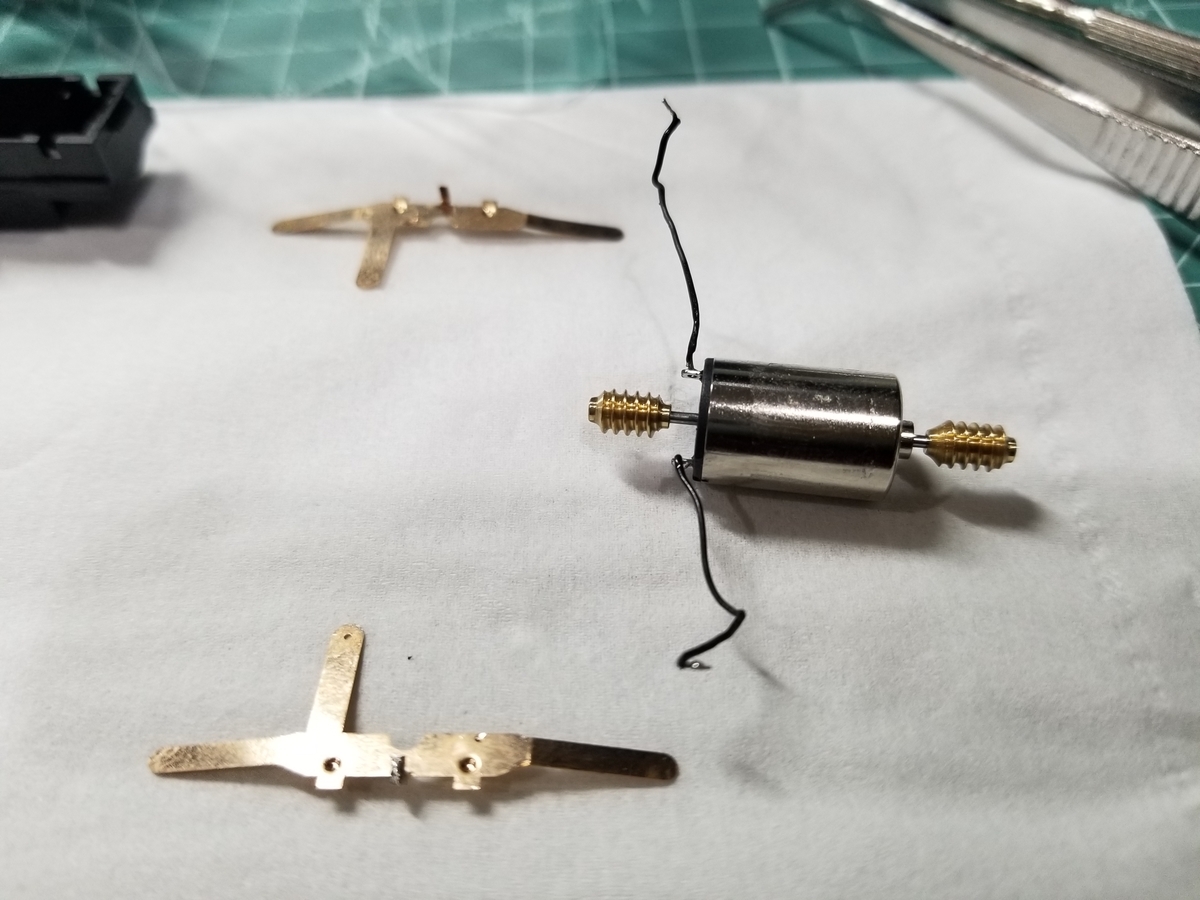

分かりやすく広げるとこんな感じ。

DCC化するため、集電シューにはんだ付けされているモータ配線（黒いケーブル）のハンダを外します。DCC化するからには、モータへの入力はレールから直接ではなく、デコーダのモータ出力から配線する必要があるためです。

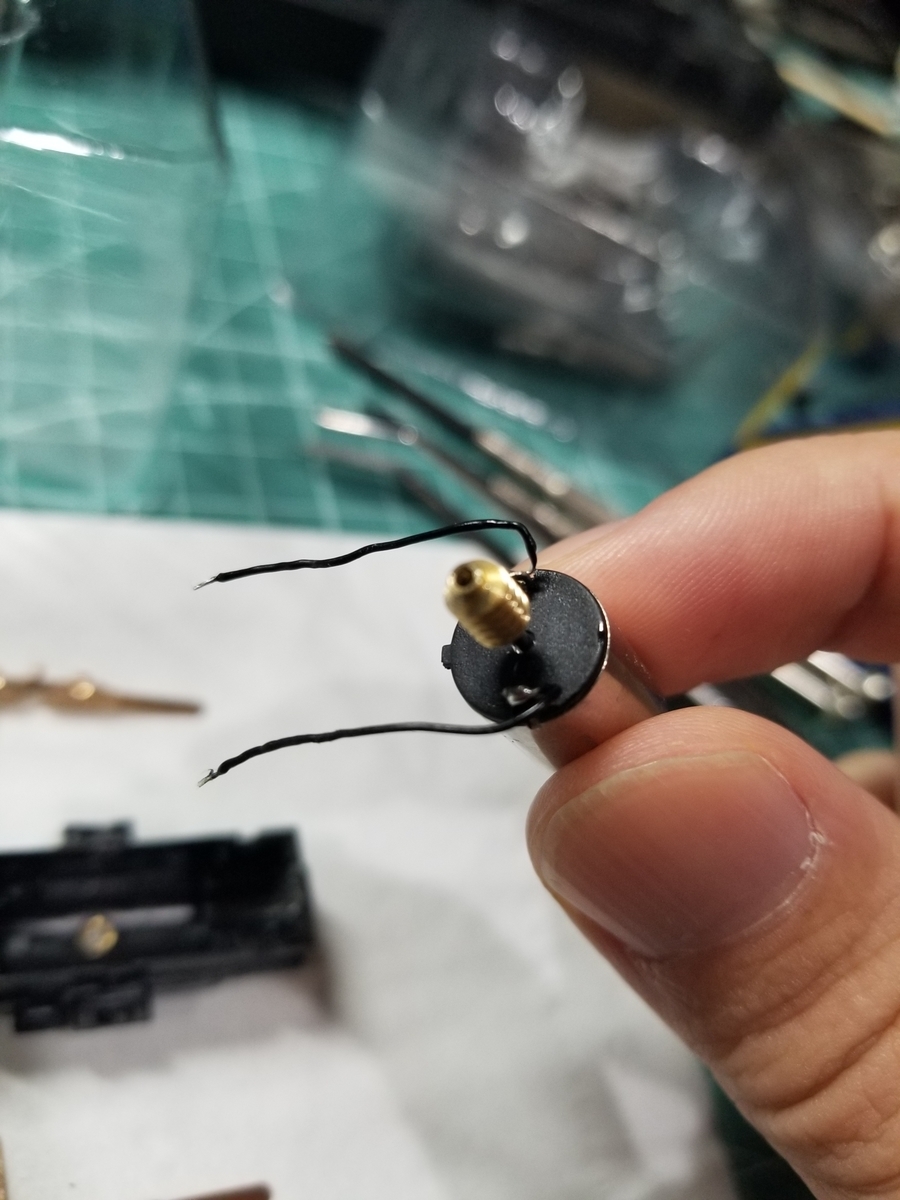

モータ、ちっちゃい！

さて、このモータへの配線をデコーダと接続するためには、黒いケーブルを台車ボックスの外側へ出してあげる必要があります。

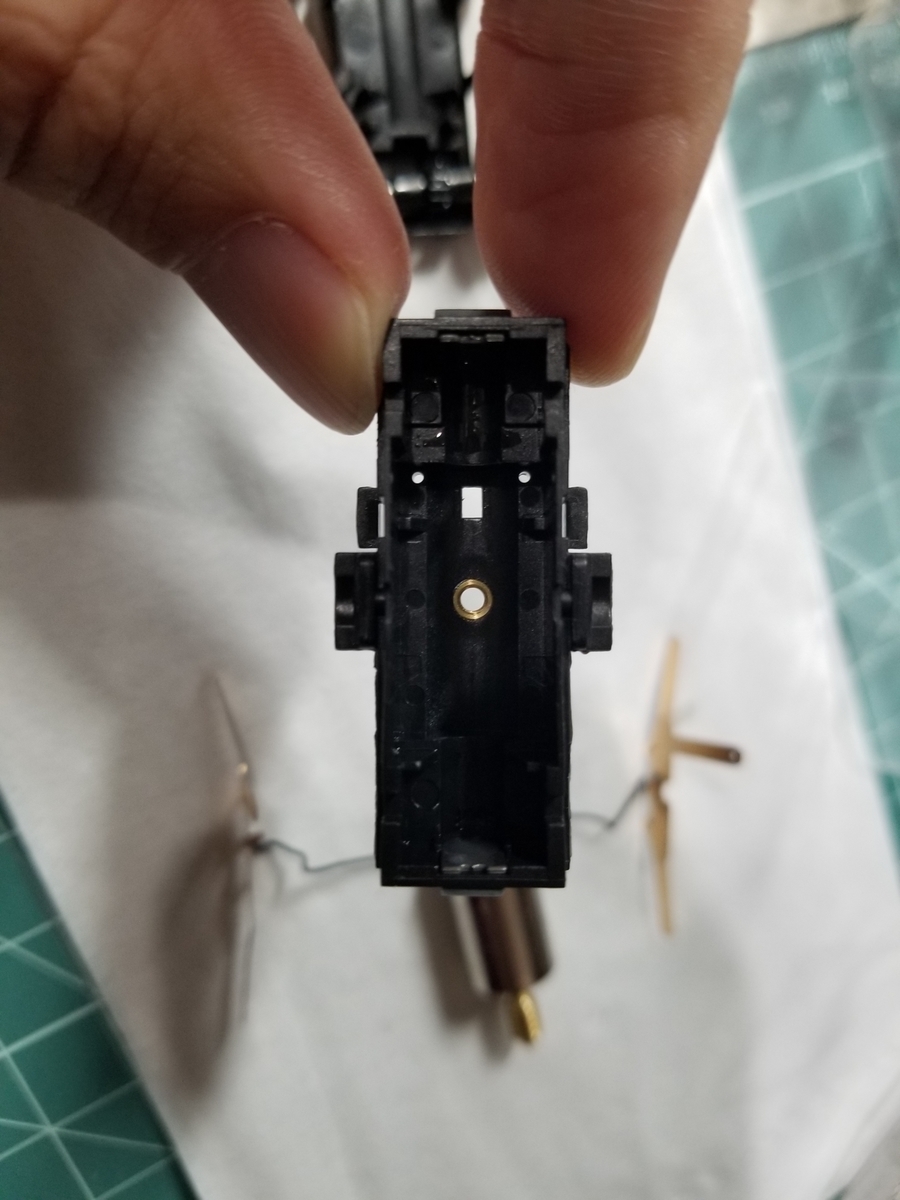

台車ボックスを見ると、なんかいい感じの小さい穴がすでに空けてあります。（ハニワの顔っぽくなってる両目の箇所）

モータからのケーブルを小さい穴を通してからモータを格納した状態。

 ケーブルを穴に通して外側からみるとこんな感じになります。いい感じ。あとはもうこの配線を、Next18基板のモーター出力（ピン2と11）まで配線すればいいだけです。

ちなみにNext18はその名前の通り、18個のピンが存在するインターフェースです。DesktopStationさんの下記表を参照して把握してください。

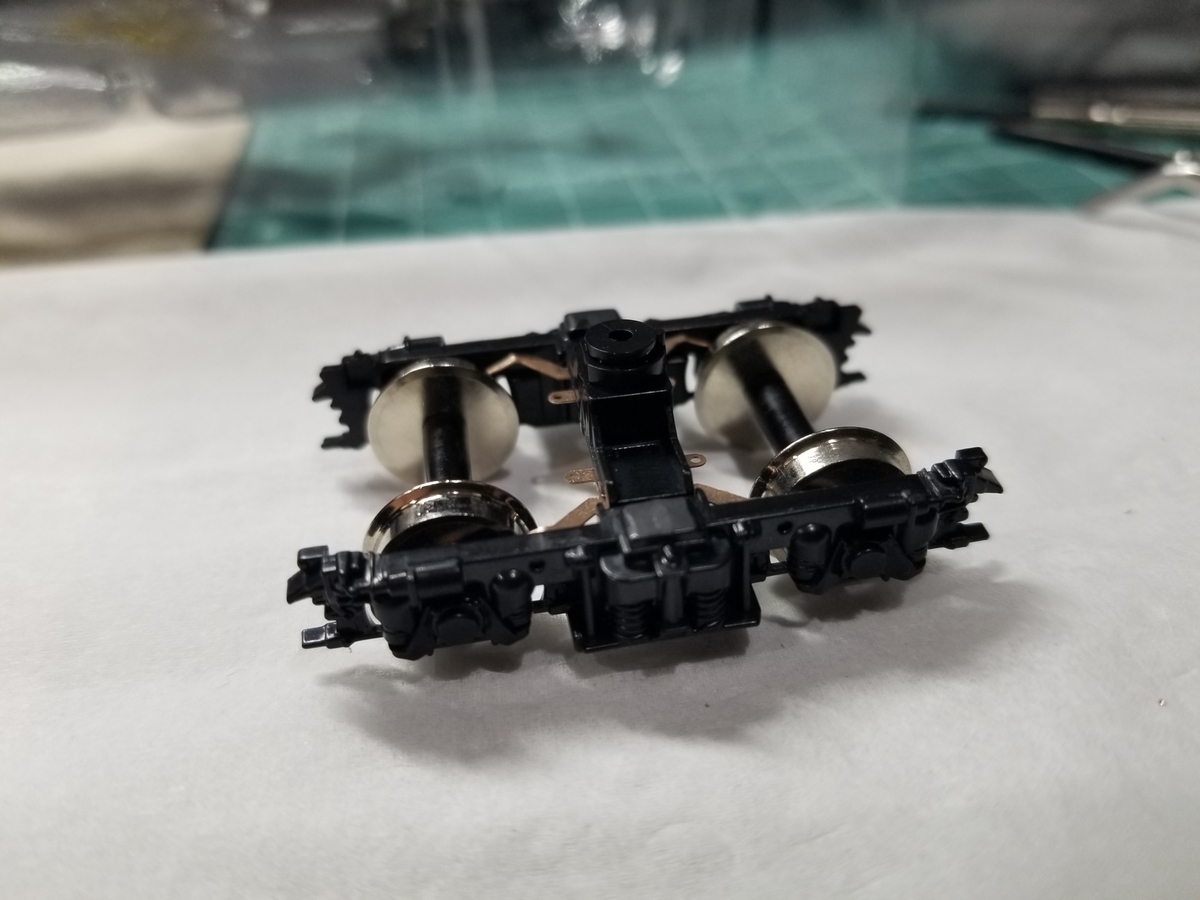

台車を組み立てなおすとこんな感じ。なんか虫っぽい。。。

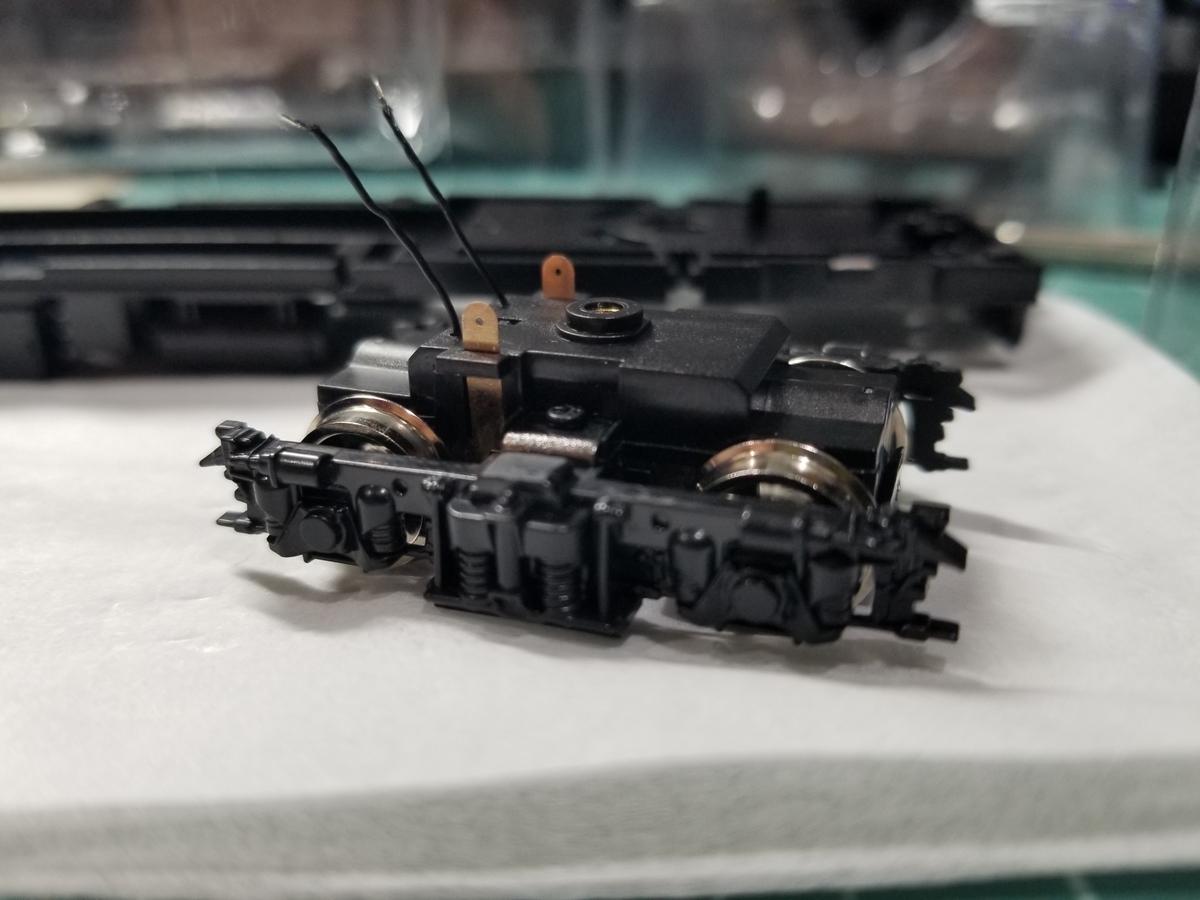

台車枠も付けた状態。モータへの黒いケーブルは上述の通りで、もうひとつ気にすべきなのが、車輪からの集電シューです。これはデコーダへの給電を行うための配線となるので、Next18の場合はピン1(18)と9(10)へつなげる必要があります。

台車の上にシャーシをのっけた状態。台車が首振りするために集電シュー部分が上面に出てきます。

なおモータへつながる黒いケーブルが、最大首振り時にシャーシと干渉するので、ケーブルが傷まないようにシャーシ側を削ってます。

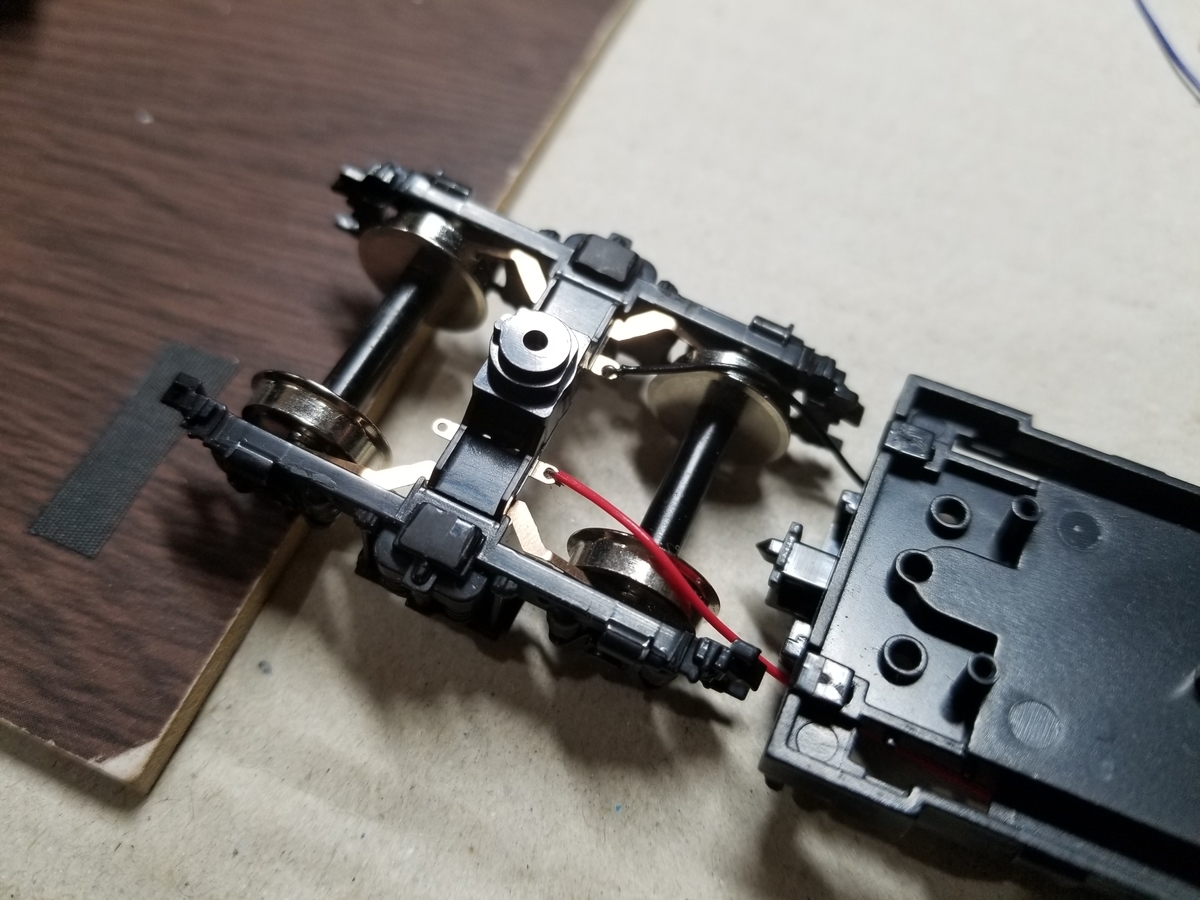

 こちらはもう片側の台車ですが、説明書の通り組み立てるだけ。

集電性能を高めるため、こちらの台車からもレールからの電力をデコーダへ給電できるよう配線します。

パワトラと台車周りの加工は以上。

ヘッドライト／テールライトのLED点灯化

本製品は、DCC化うんぬんの前に、ヘッドライトとテールライト用のライトユニットそのものが実装されていないので、ユニットまるごと作成する必要があります。ちなみに現時点では、クモヤ145のライトユニットをDCC館さんが頒布されていますので、これを利用するのが最も楽で確実かと思います。と思ったら2020年2月3日時点では品切れとなってしまっているようです；；

私は頒布前に手を出していたので、以降はライトユニットの自作を前提とした内容となります。

前面パーツはこのようになっています。点灯化を前提に、各店頭箇所のパーツが切り取れるように筋目が入っています。こういったサポートは非常にありがたい。

さて私がライトユニットの基板として使ったのは、aitendo店頭で購入した上記のユニバーサル基板です。通販サイトで探したのですが同じものは見つからず。ただ、赤い基板で同じものがありました。35mmｘ35mm です。

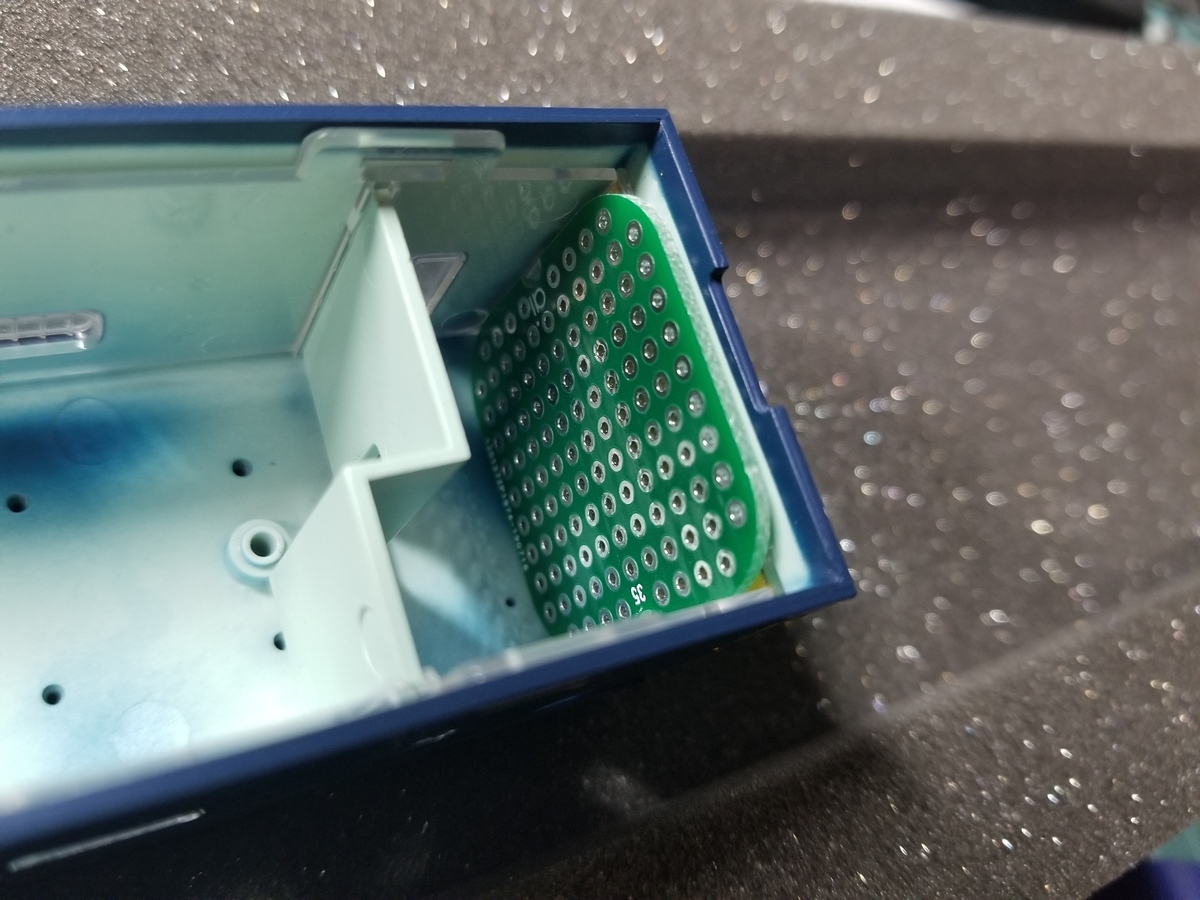

搭載位置に差し込んでみるとこんな感じで、ちょうど収まるサイズ感となっています。

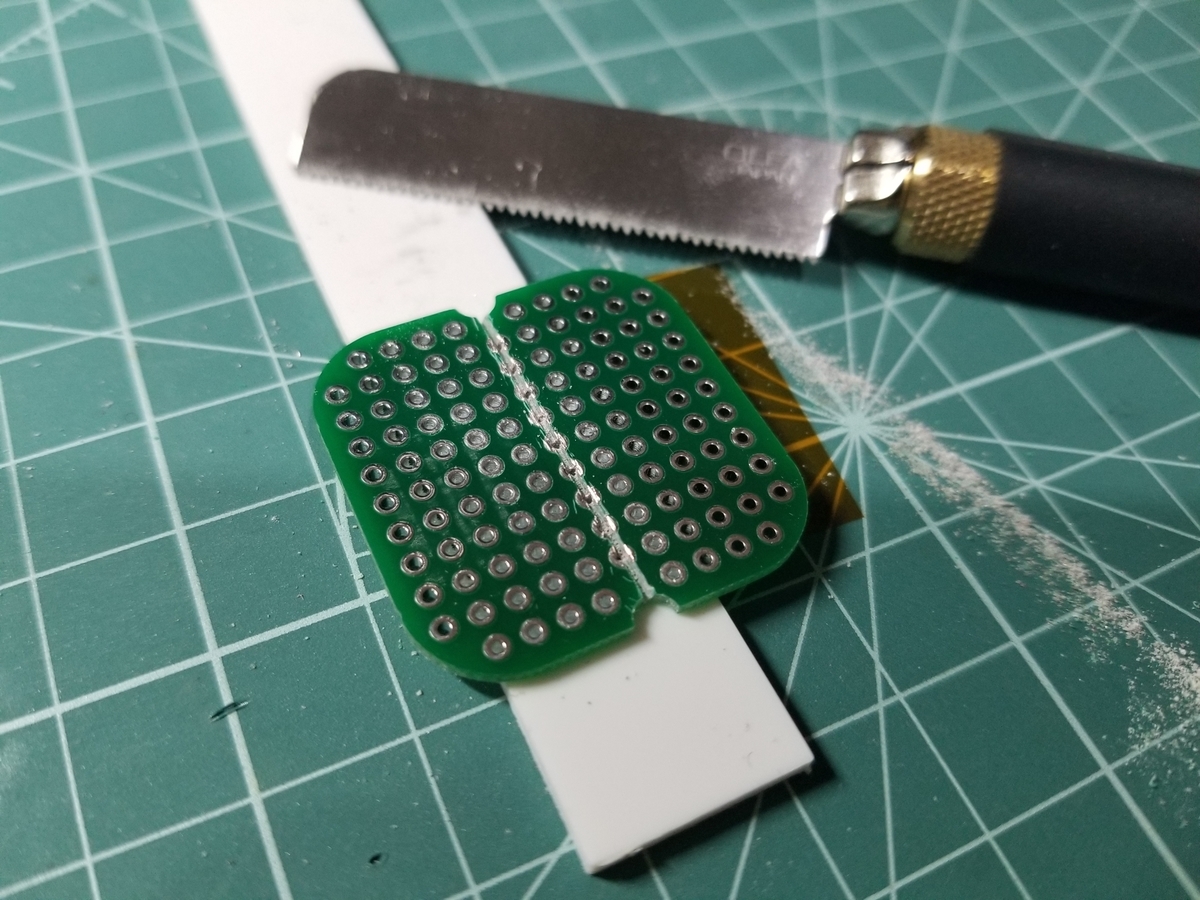

で、これを半分にカットして利用します。今回カットして初めて知りましたが、ユニバーサル基板てめっちゃ丈夫というか固いですね。普通のカッターだけだと無理なので、モデリング用のちっこいノコギリで切りました。

半分にカットした状態。これをクモヤ145の両側で一つずつ使います。

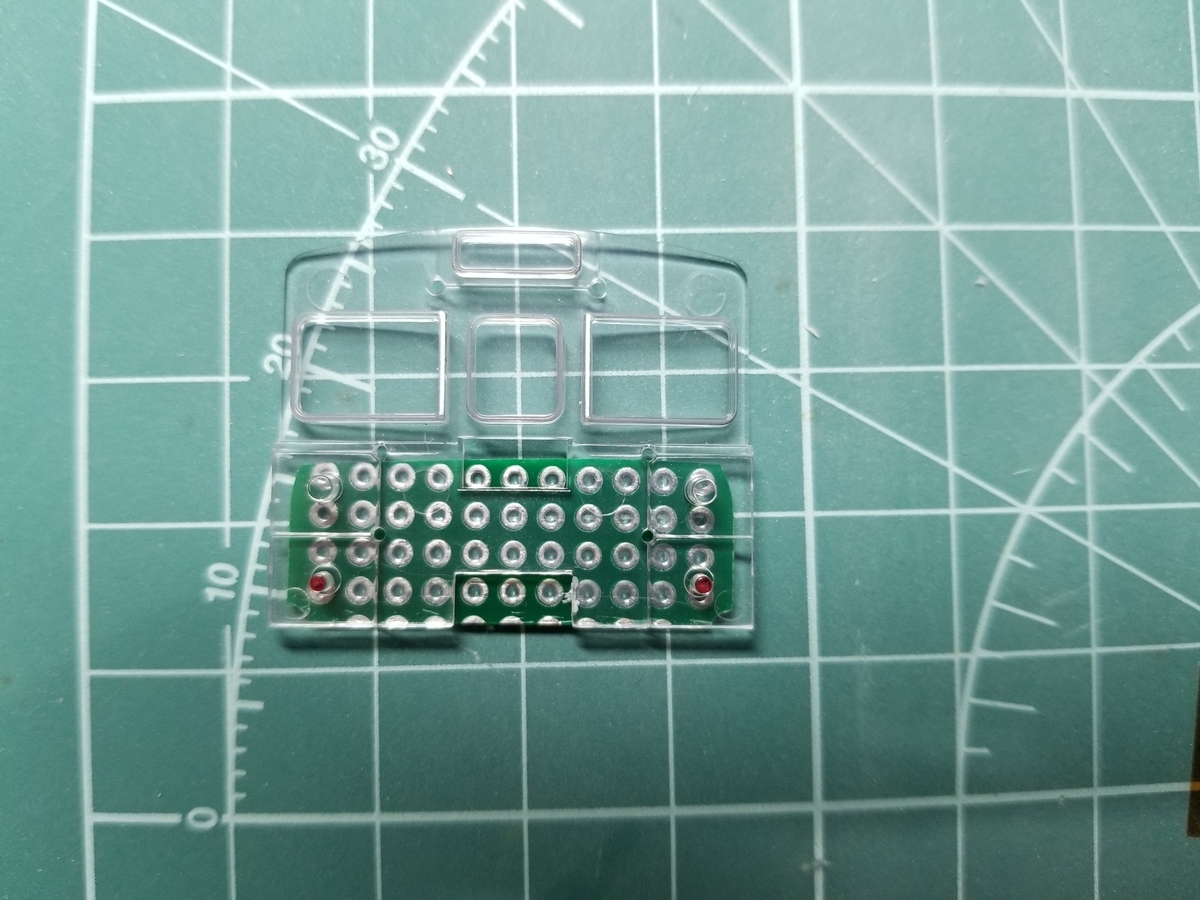

半分にカットした状態を前面プラパーツにあてがうとこんな感じ。ヘッドライトとテールライトの位置がちょうどカバーされていい具合です。

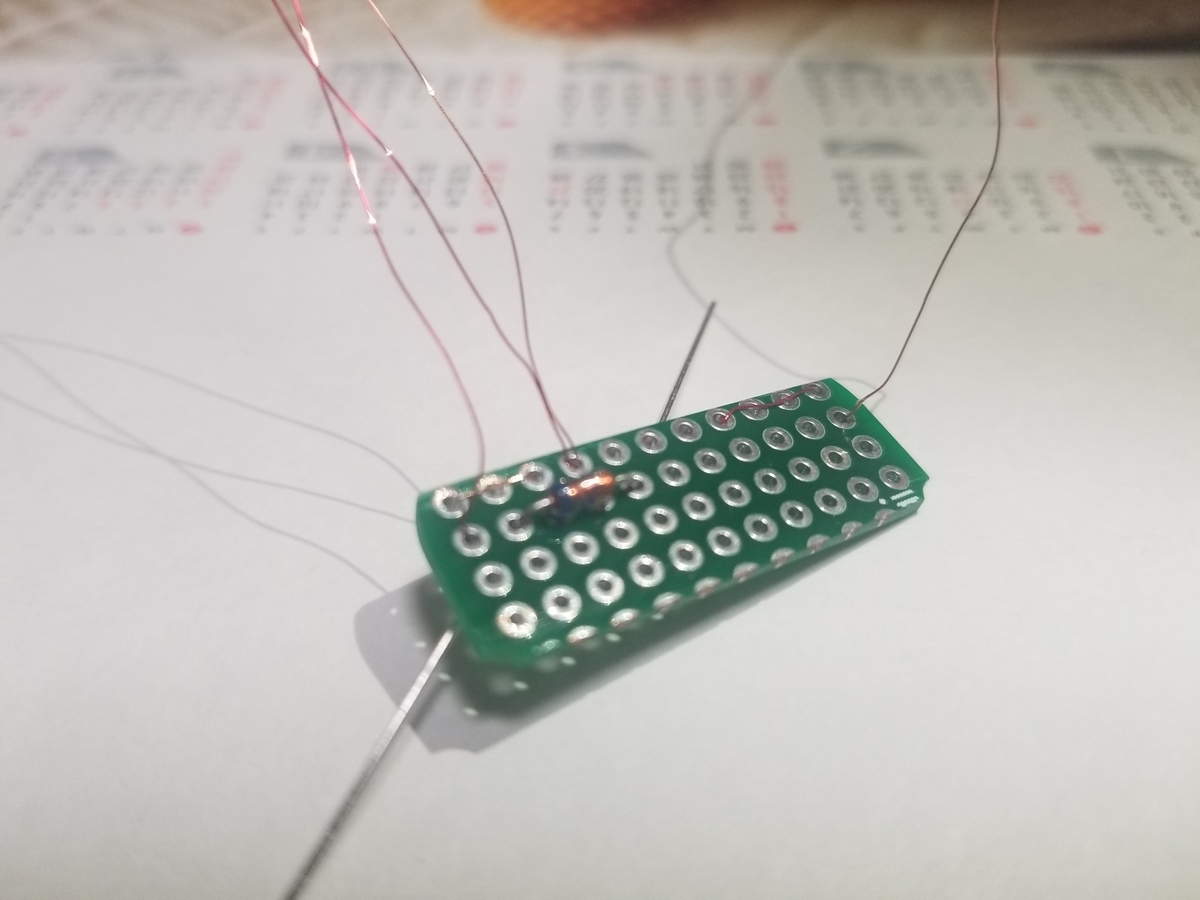

 この基板にて、ヘッドライトLED2つとそれ用のCRD１個、テールライトLED２つとそれ用のCRDを配置していきます。この画像は裏面。

こちらは前面。ちっちゃいけど、左上と右上にLEDチップがあるのが見えますか？

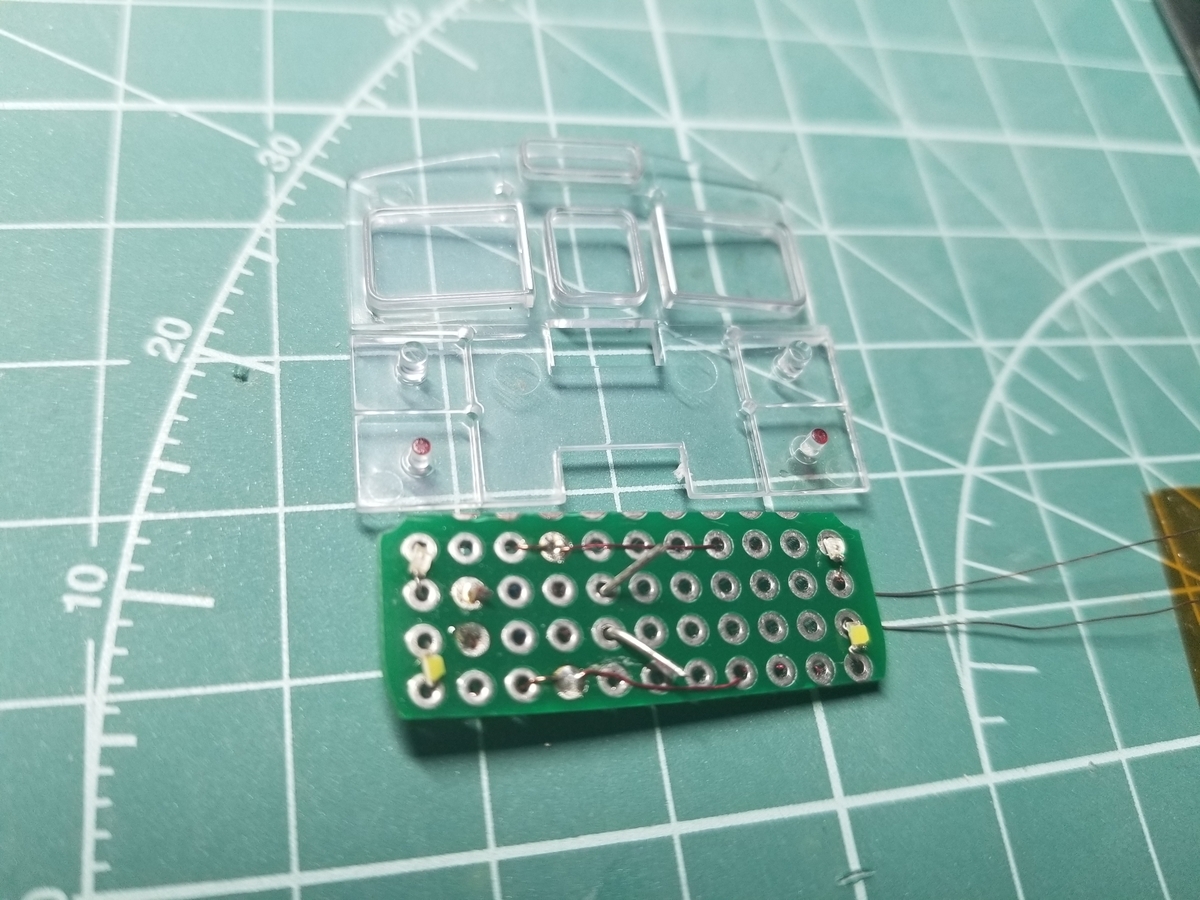

ヘッドライトLED２個とテールライトLED２個を配線した状態です。プラパーツ側のライト位置をあわせながら、LEDの位置も決めましょう。

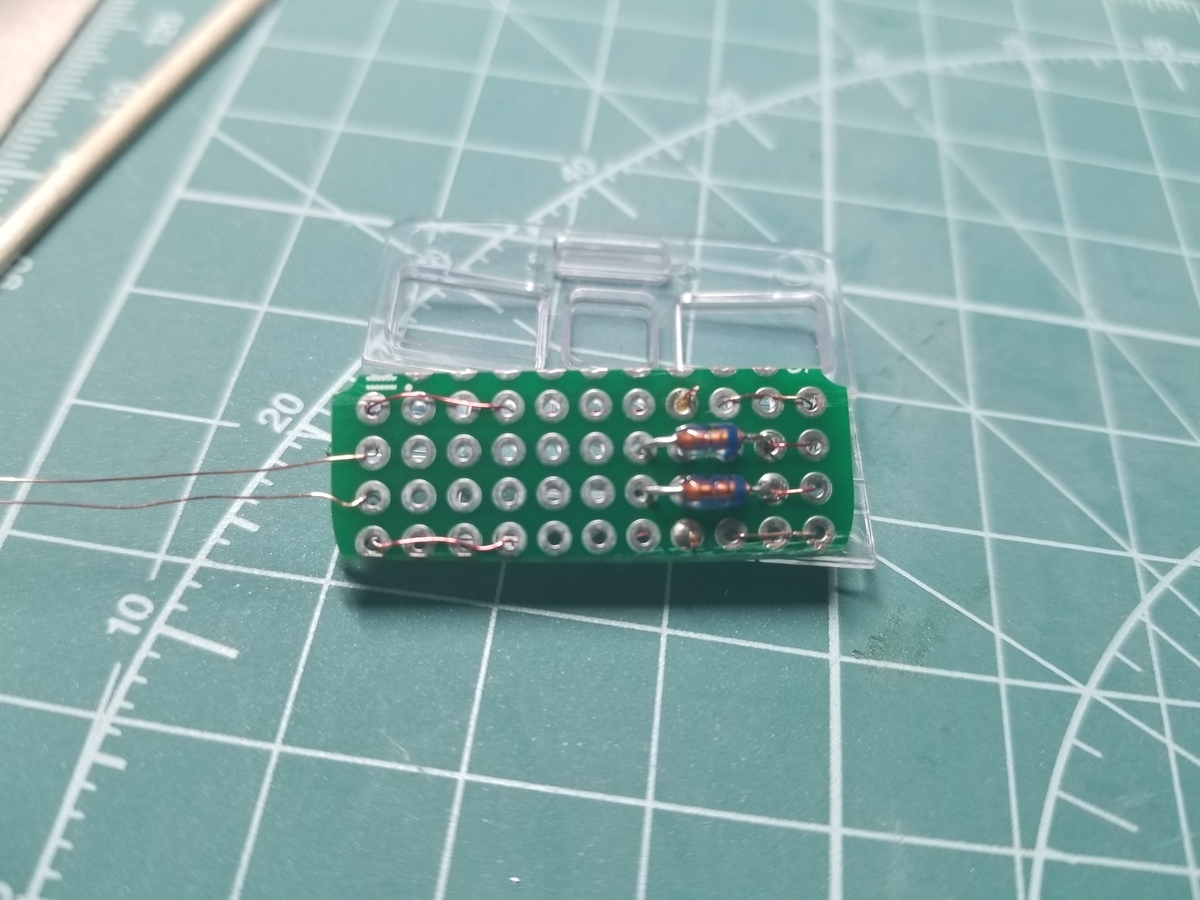

基板の裏側です。ヘッドライトとテールライト用のCRDです。

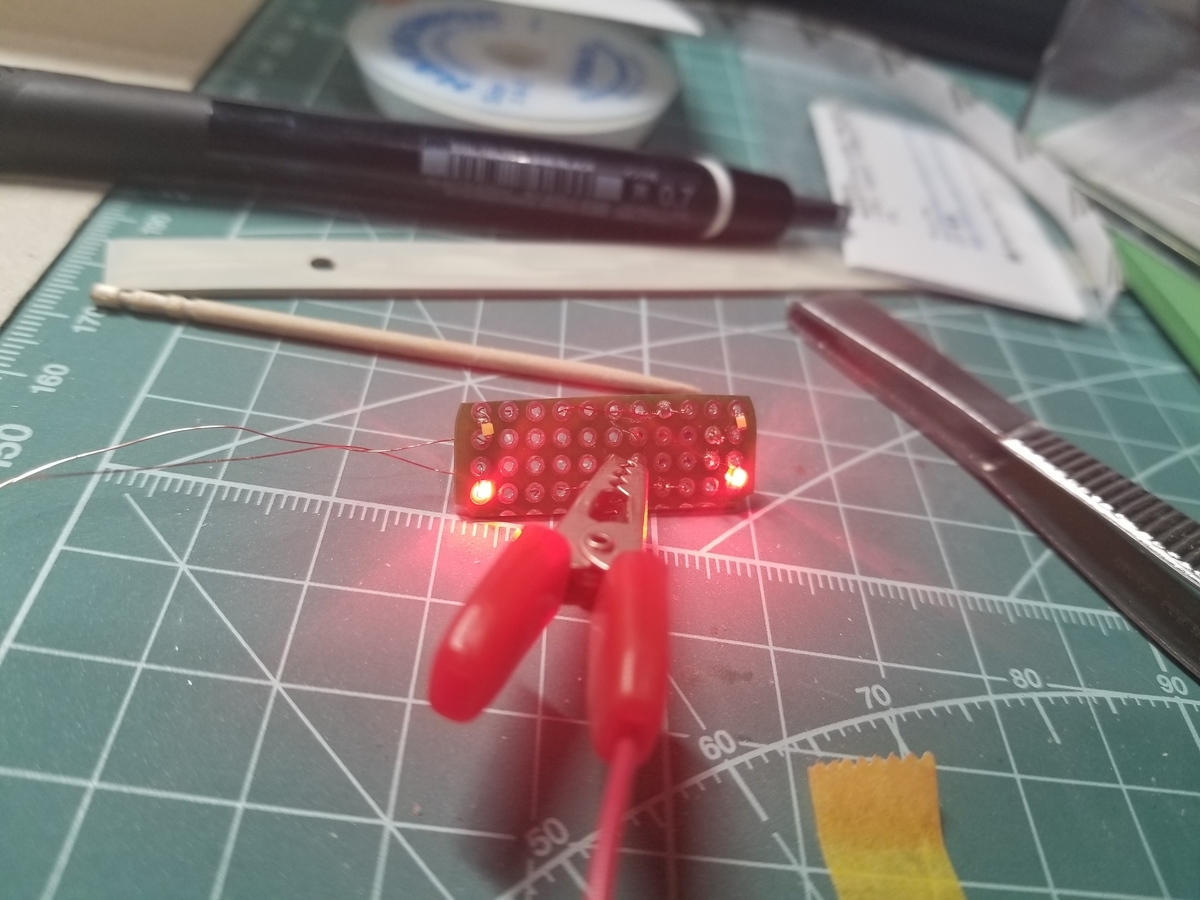

テスト点灯したとこ。（テールライト）

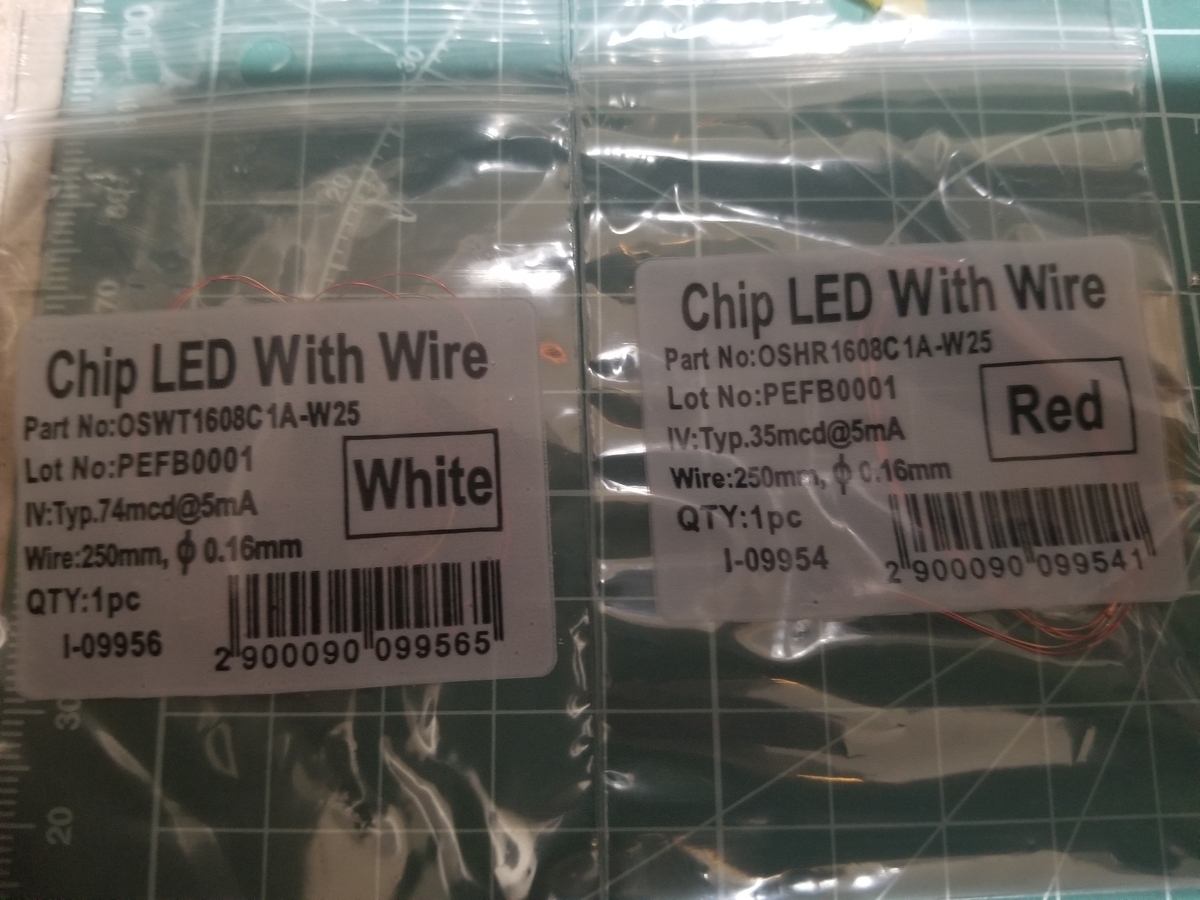

ちなみに使ったLEDチップ（配線済み）のパッケージはこちら。

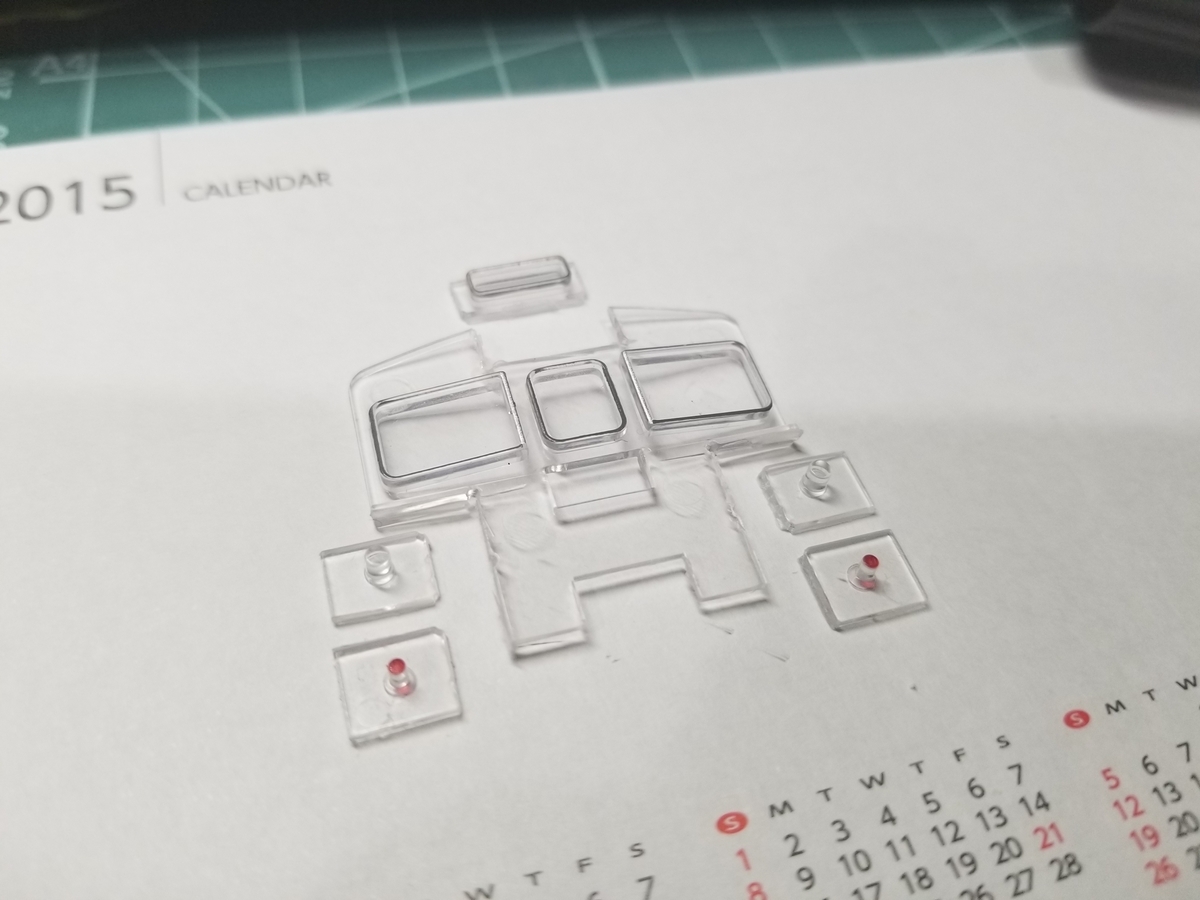

続いて、プラパーツ側の加工。標準で筋目がついている箇所で切り離します。切り離す理由は、私の場合は遮光のためです。くっついたままだとプラパーツ全体に導光されてしまい、運転窓なども光ってしまいます。

より遮光するため、切り取った断面を黒マジックペンで塗りました。

ちなみに遮光をしっかりしないと、テールライトの赤い光がヘッドライト部だけでなく、さらに上側の運転窓まで赤く照らされてしまいます。

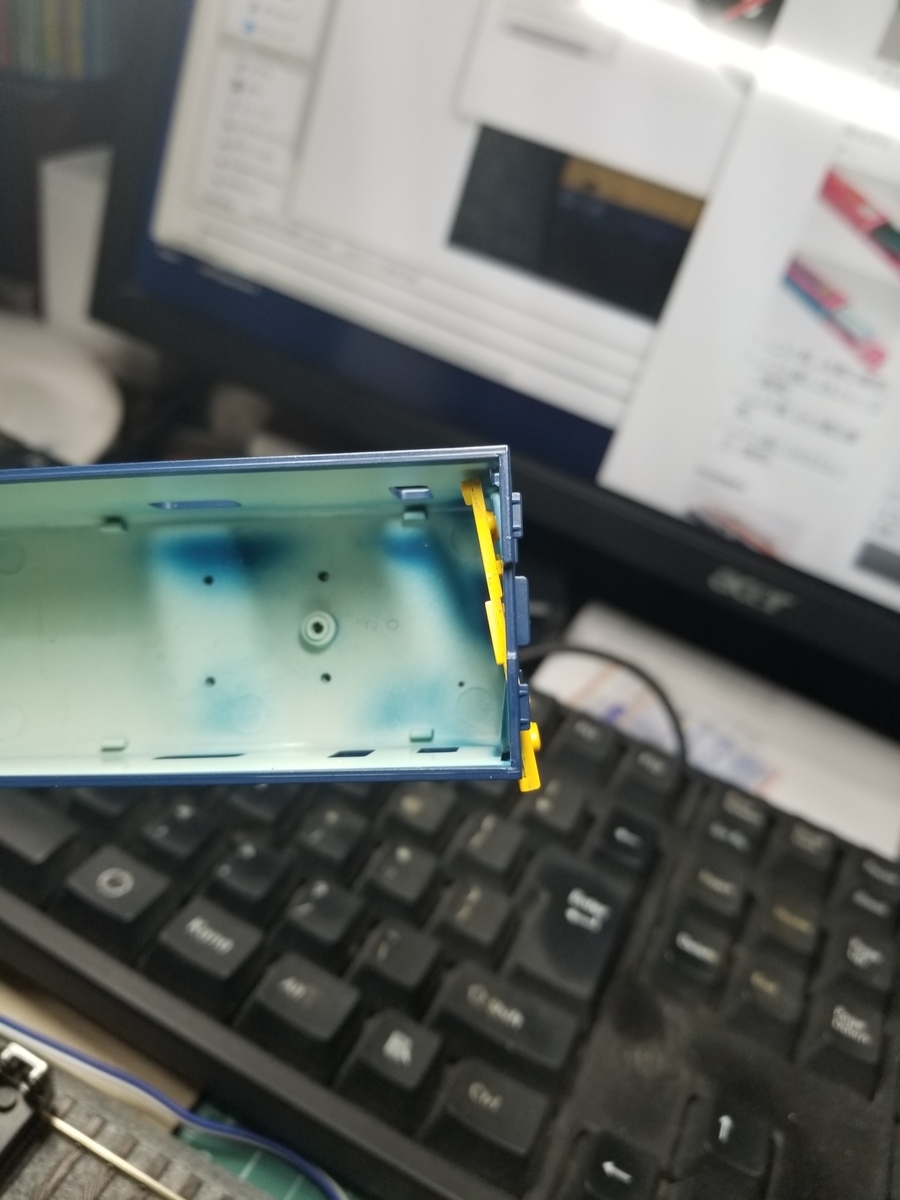

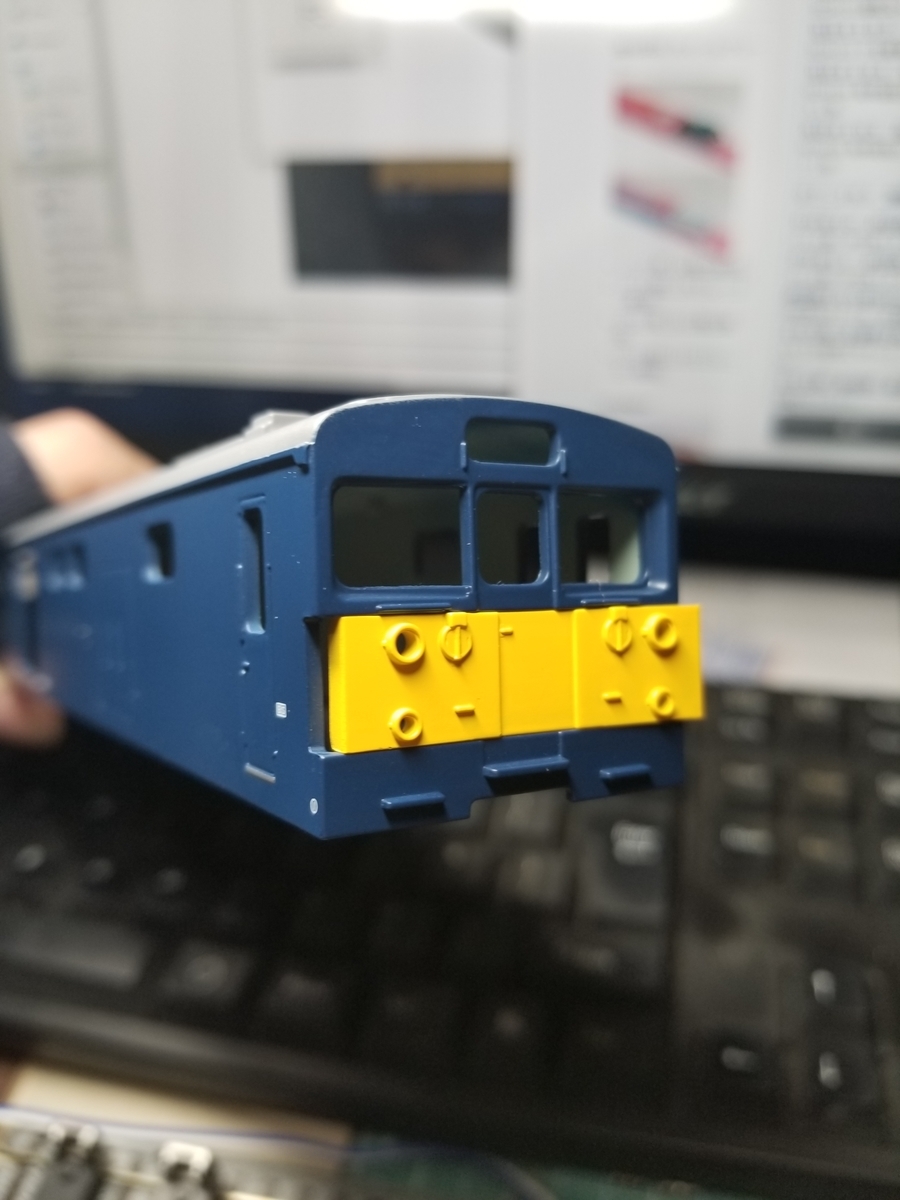

 この黄色い警戒色部は別のプラパーツになっているので、ボディとの隙間から光が漏れることがあります。そのため、私は以降の画像のように、黒の遮光テープを張りました。

まずは全体に貼り付けて…

ヘッドライトとテールライトのプラレンズ部が通るように穴をあけました。ミソは、本パーツ両サイドの黒テープを長めに残し、ボディ部との隙間も遮光できるようしておくことです。

このパーツですが、こんな感じで横にずらしていくことで外すことができます。

 下から覗くとこういう状態で、このままさらに傾けていくことで外れます。

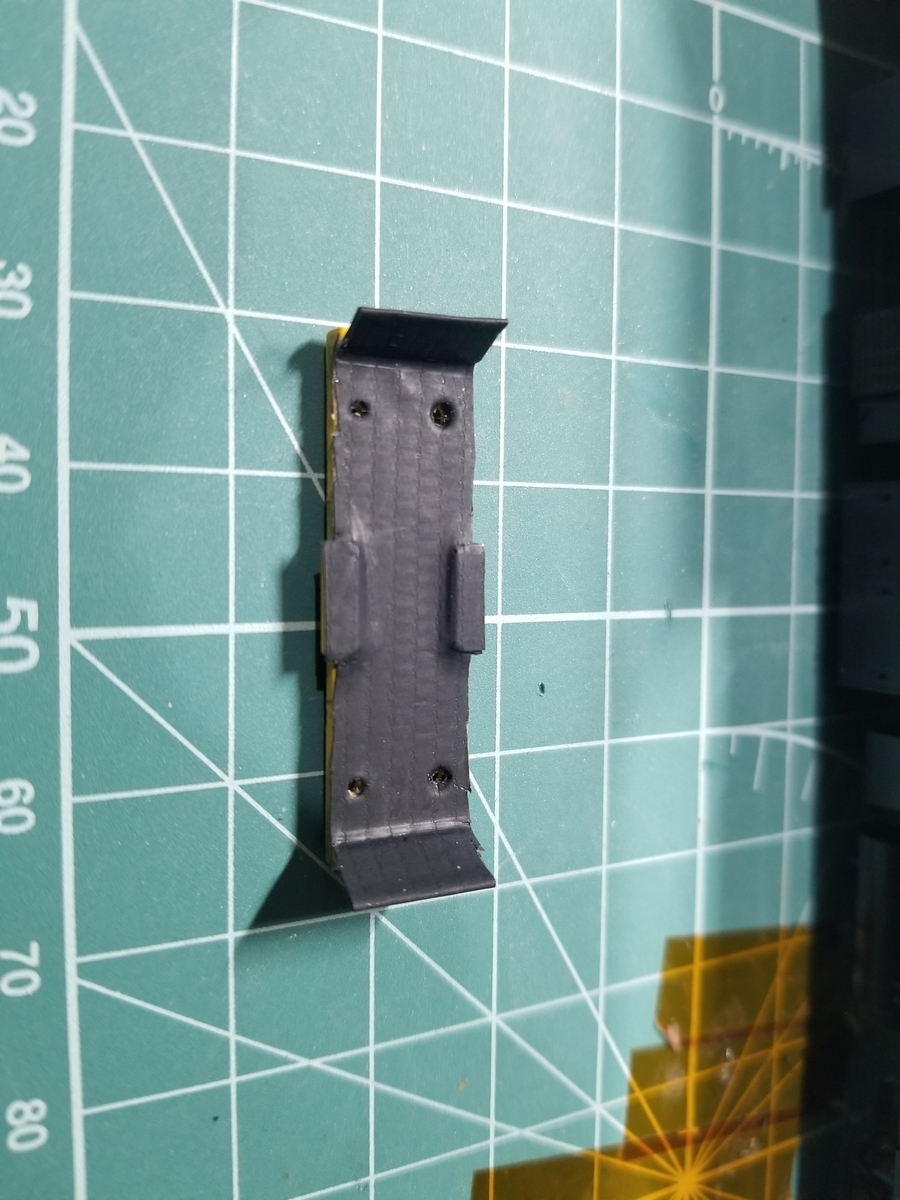

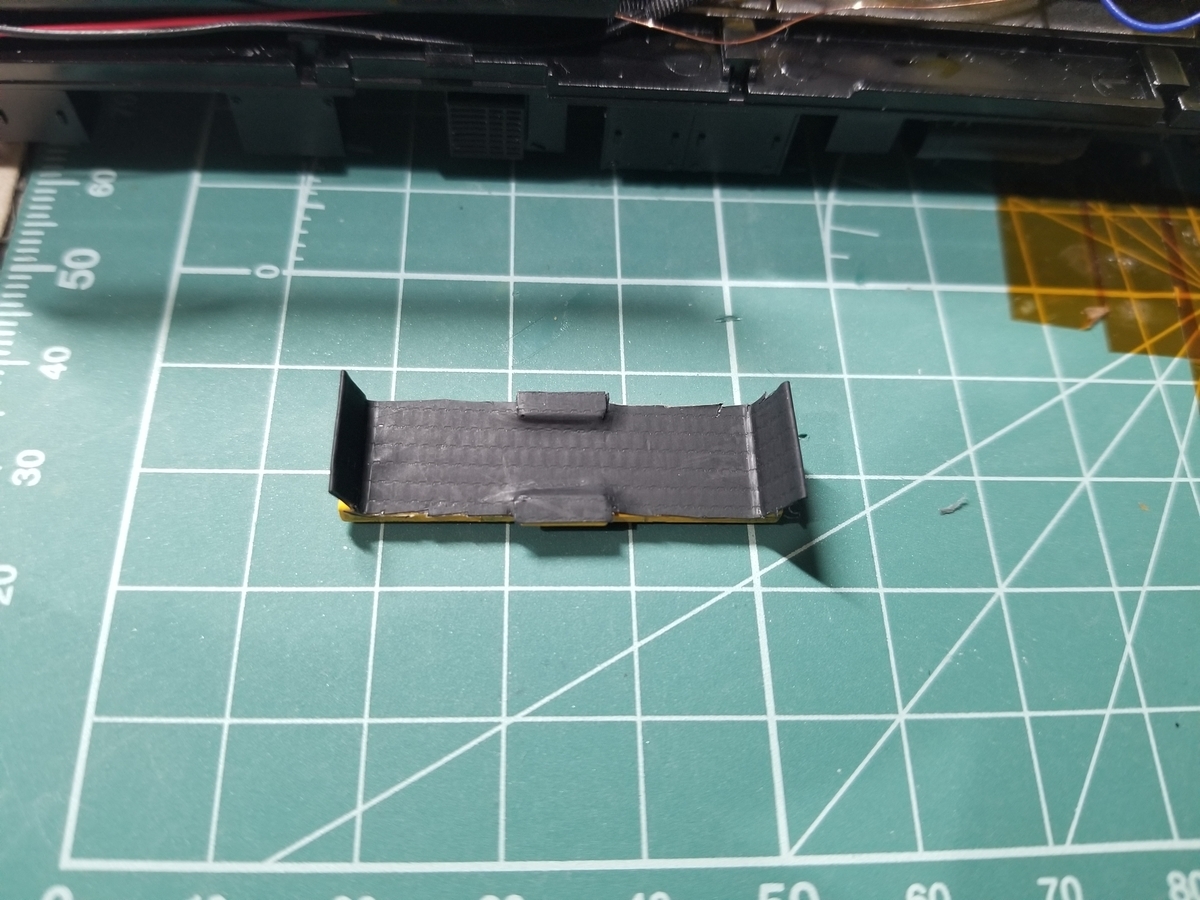

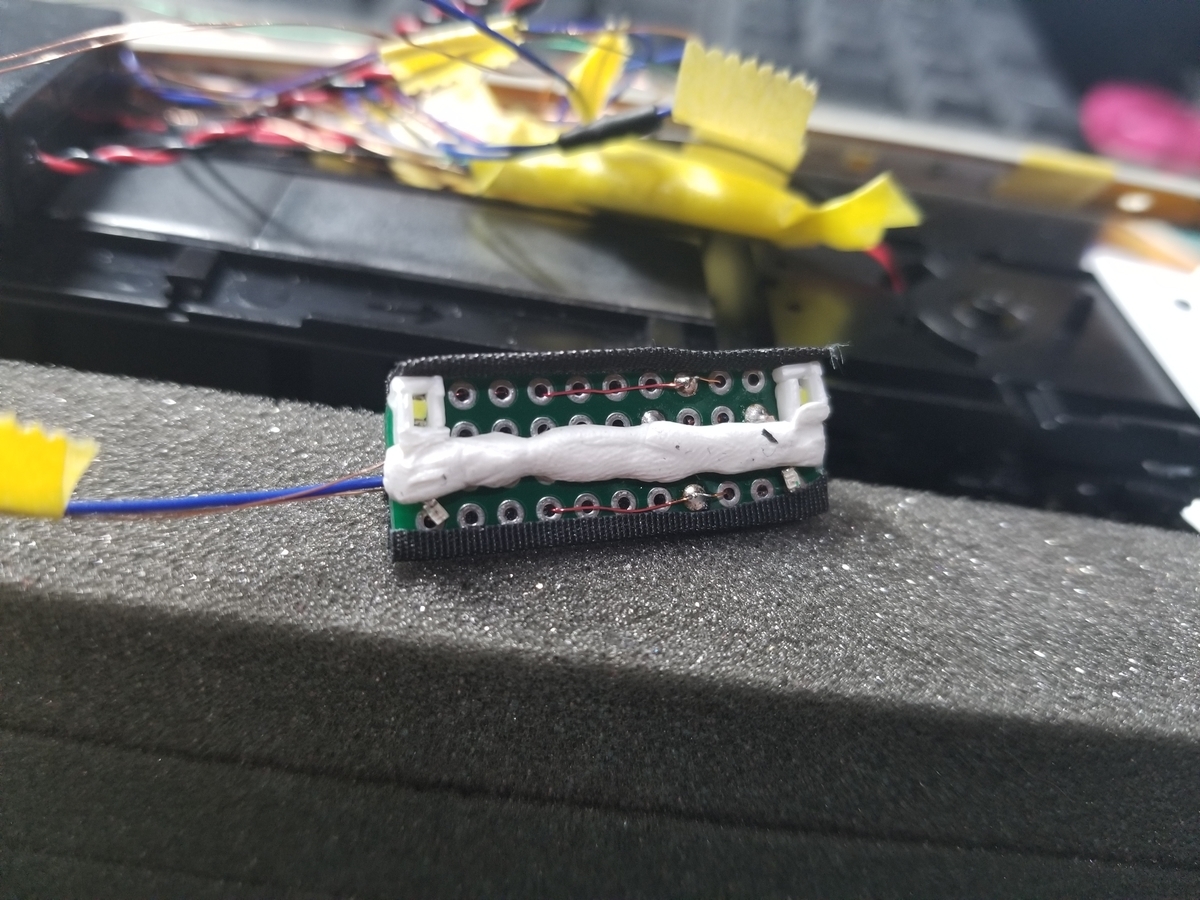

ライトユニット基板の遮光は、裏側を黒い布絶縁テープで覆い、前側ではヘッドライトとテールライトの光がお互いに漏れないようひっつき虫を敷く＆ヘッドライトをプラパーツで作った枠で囲みました。

プラパーツ枠を黒く塗った状態がこちら。

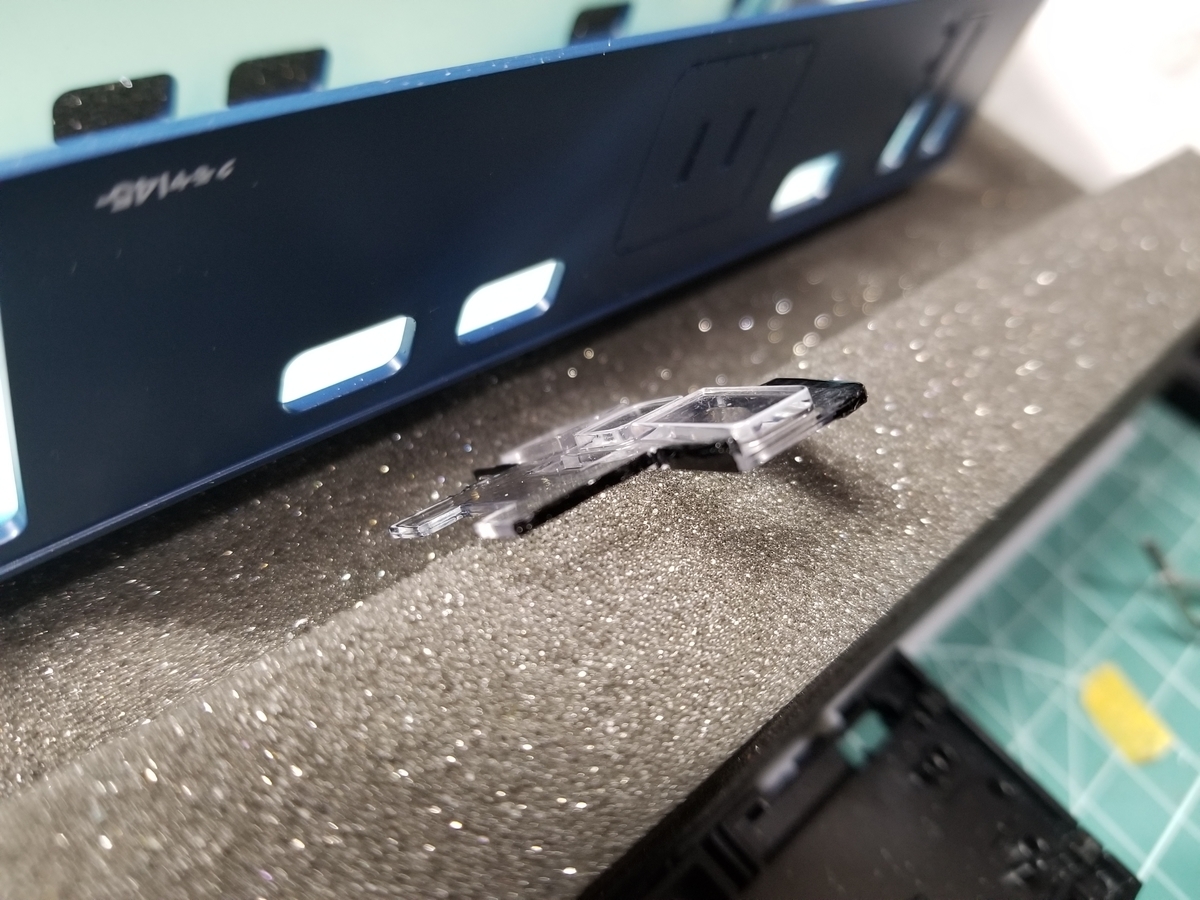

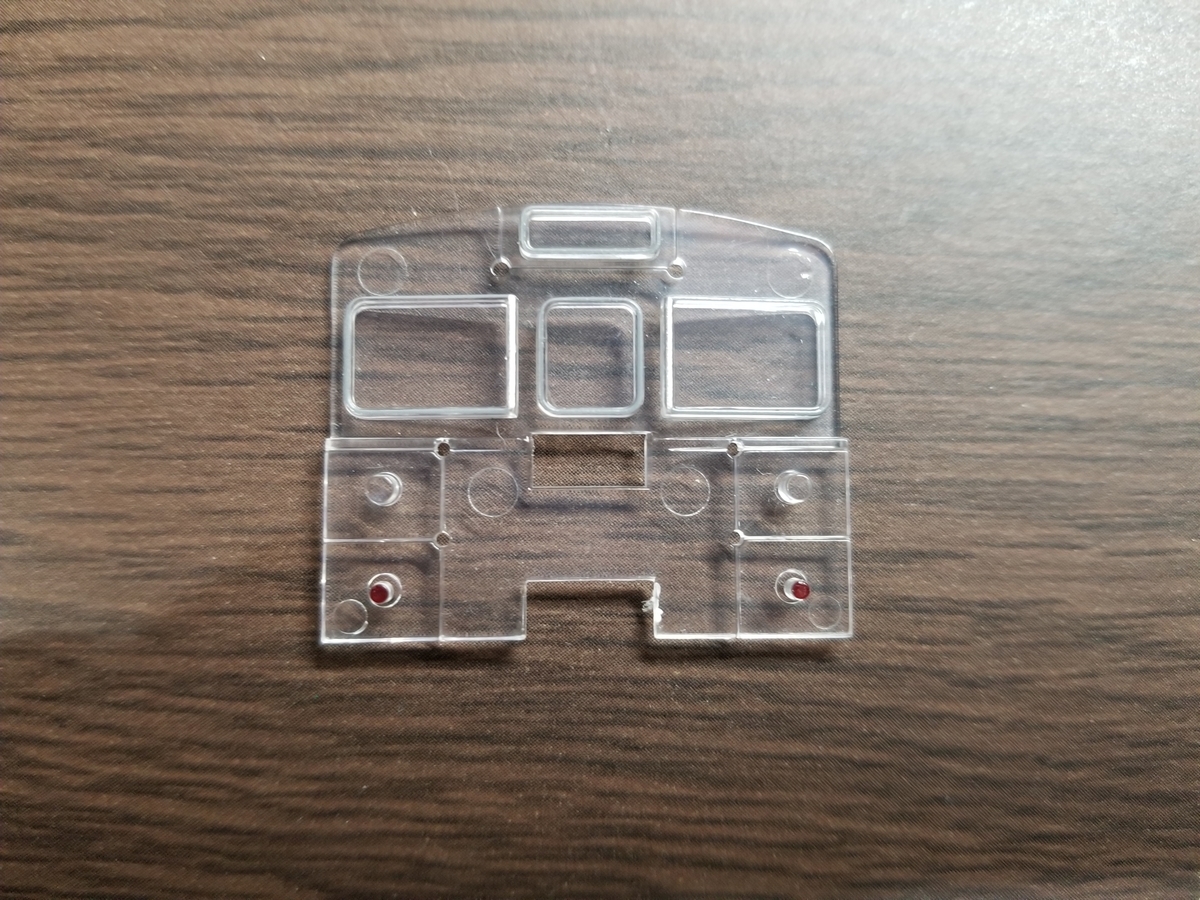

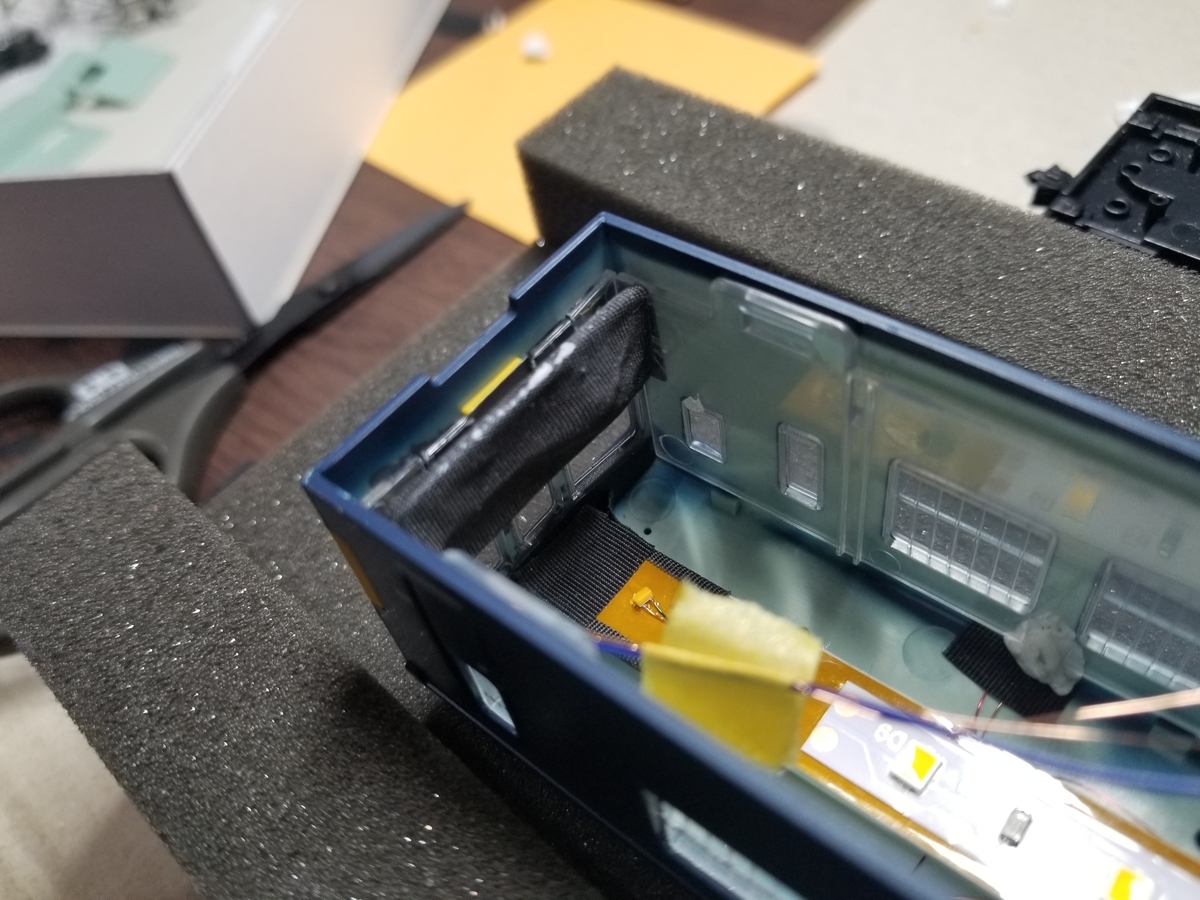

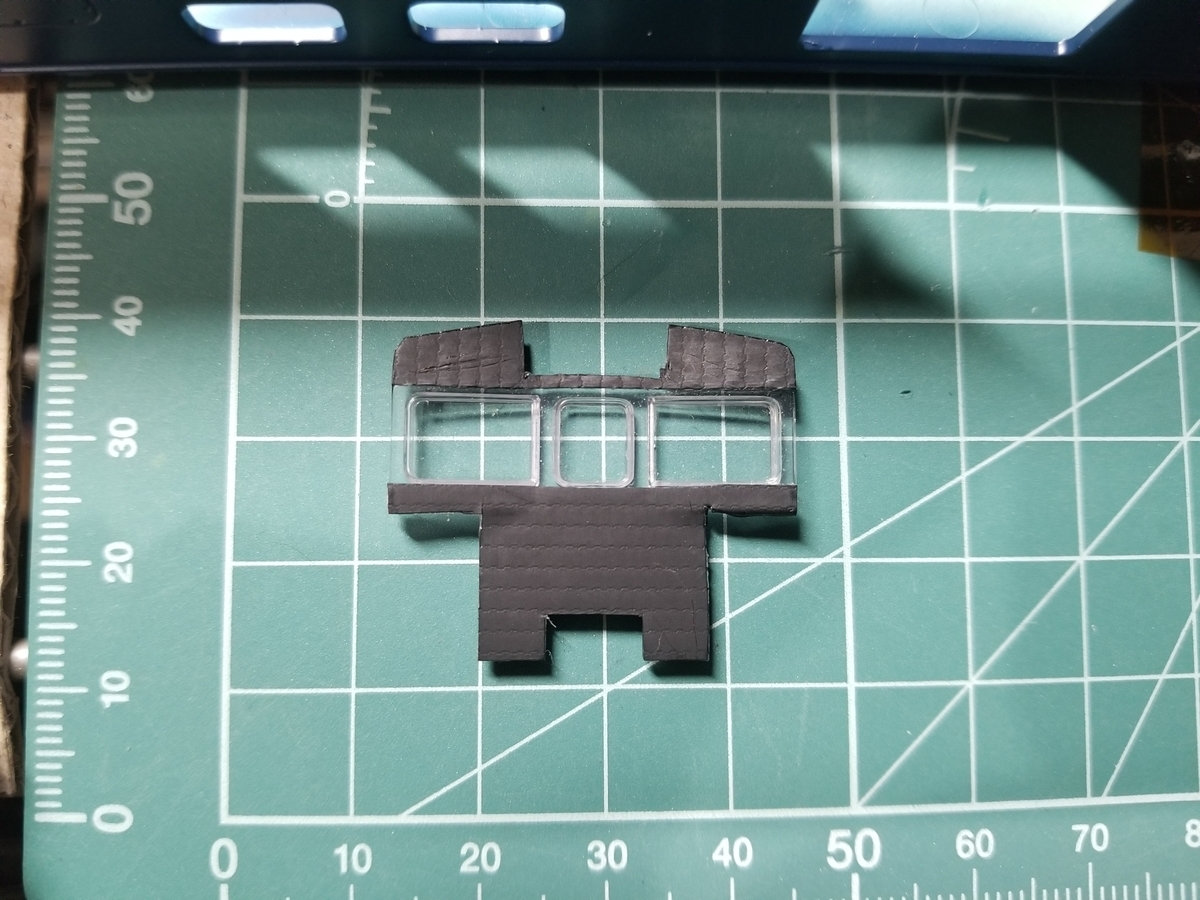

前面窓ガラスパーツ側にも、遮光テープを貼り付け。

パーツ側面も黒油性マジックを塗って遮光。

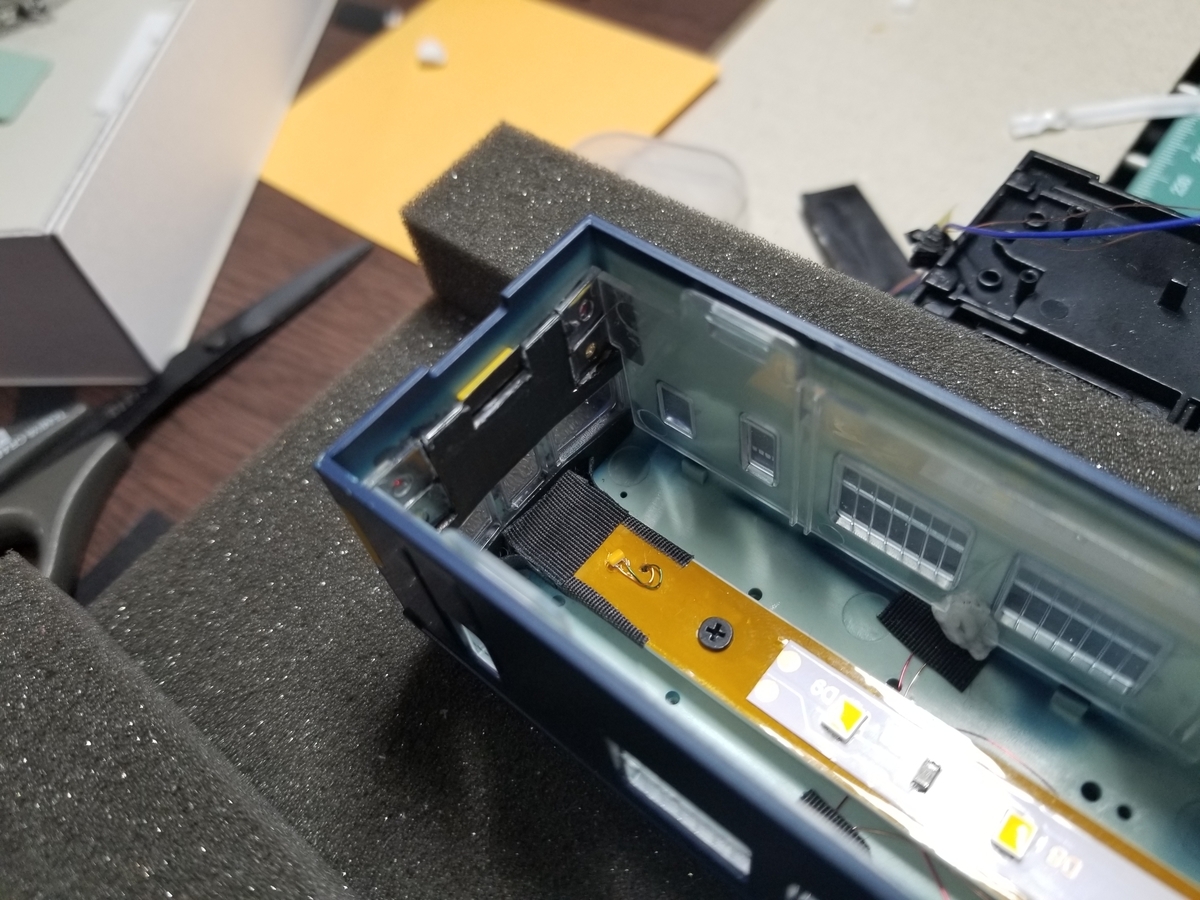

 窓ガラスパーツをボディに取り付けた状態。

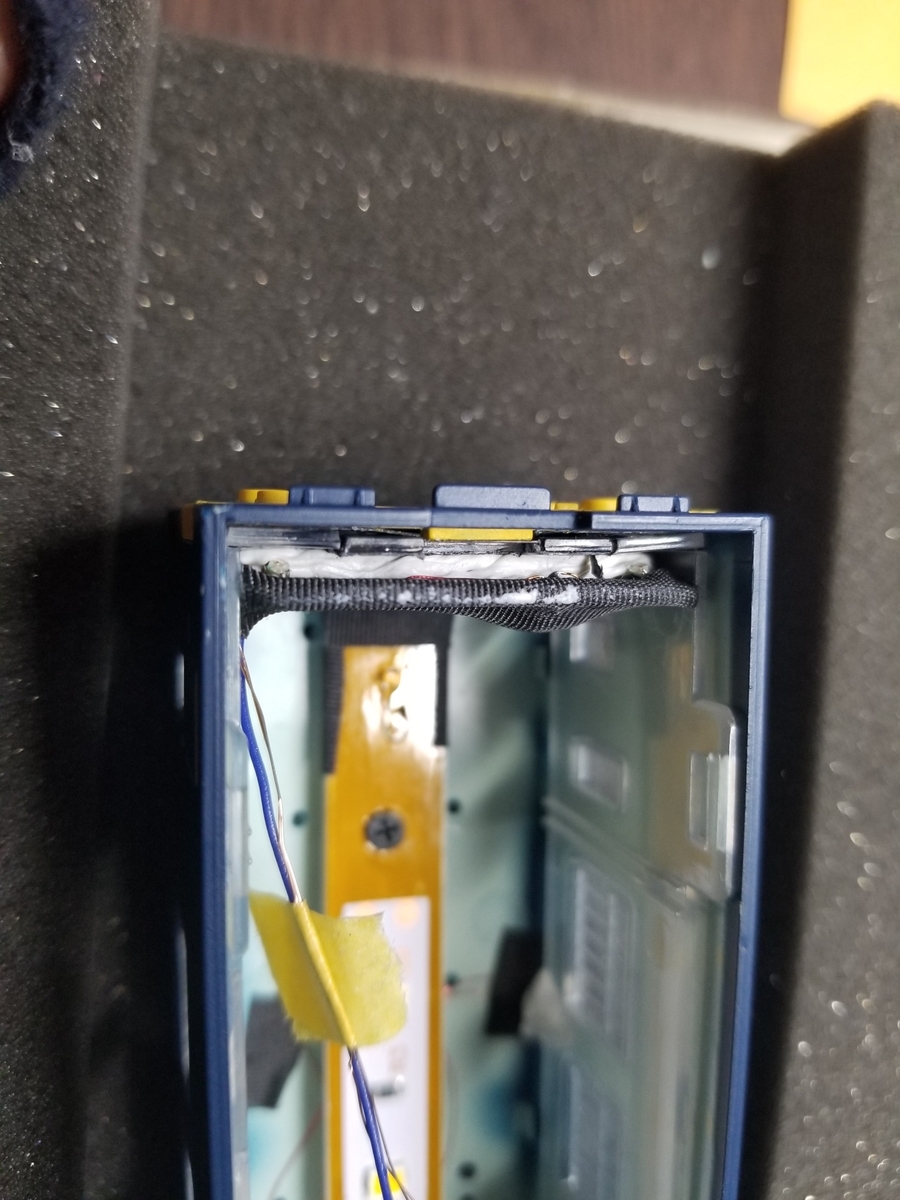

さらにライトユニット基板をかぶせた状態。事前に基板へつけたひっつき虫が窓ガラスパーツへの 接着もしてくれます。

 こんなイメージです。

本記事は以上となります。

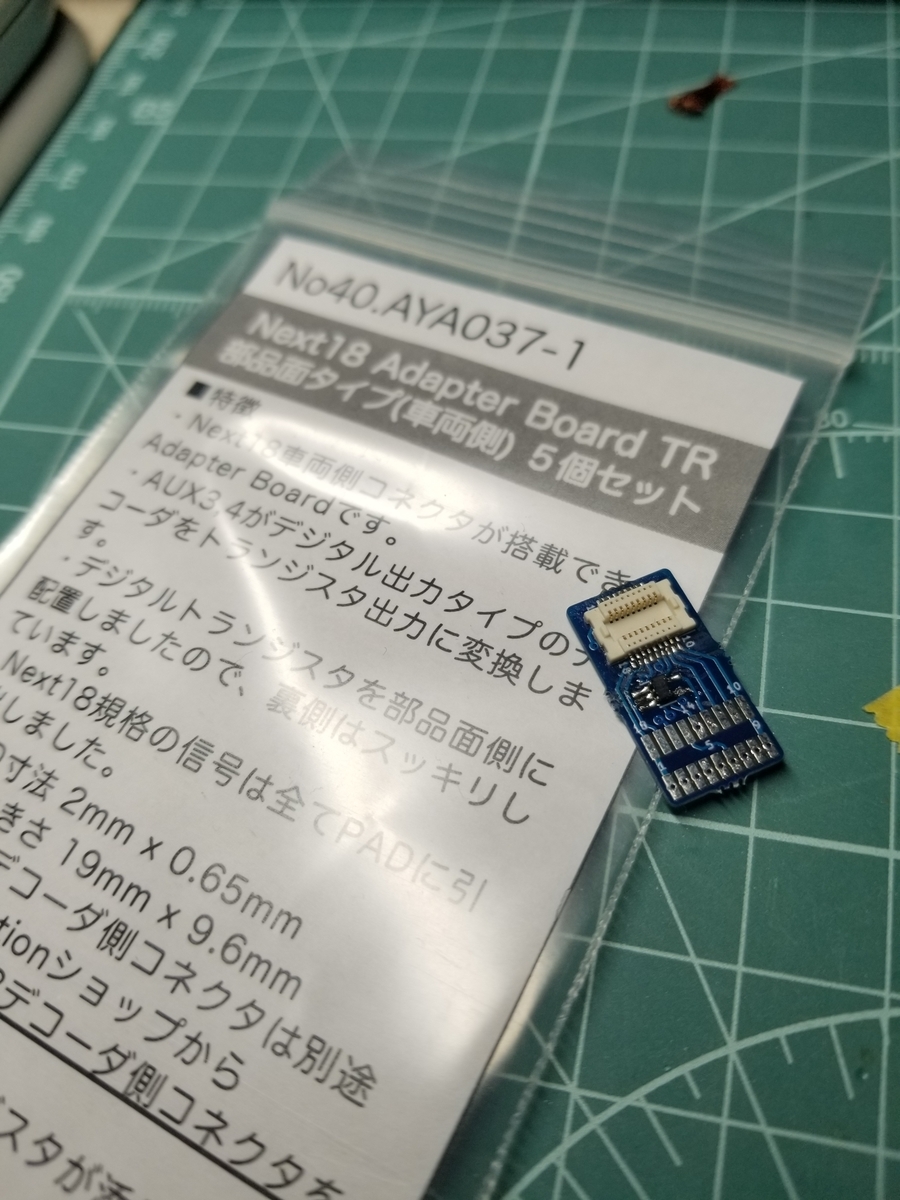

ちなみに冒頭で書いたDCC館あやのさんのNext18基板の写真がこちらとなります。

 次回は、車内灯やスピーカについての記事となります。

 つづく。
